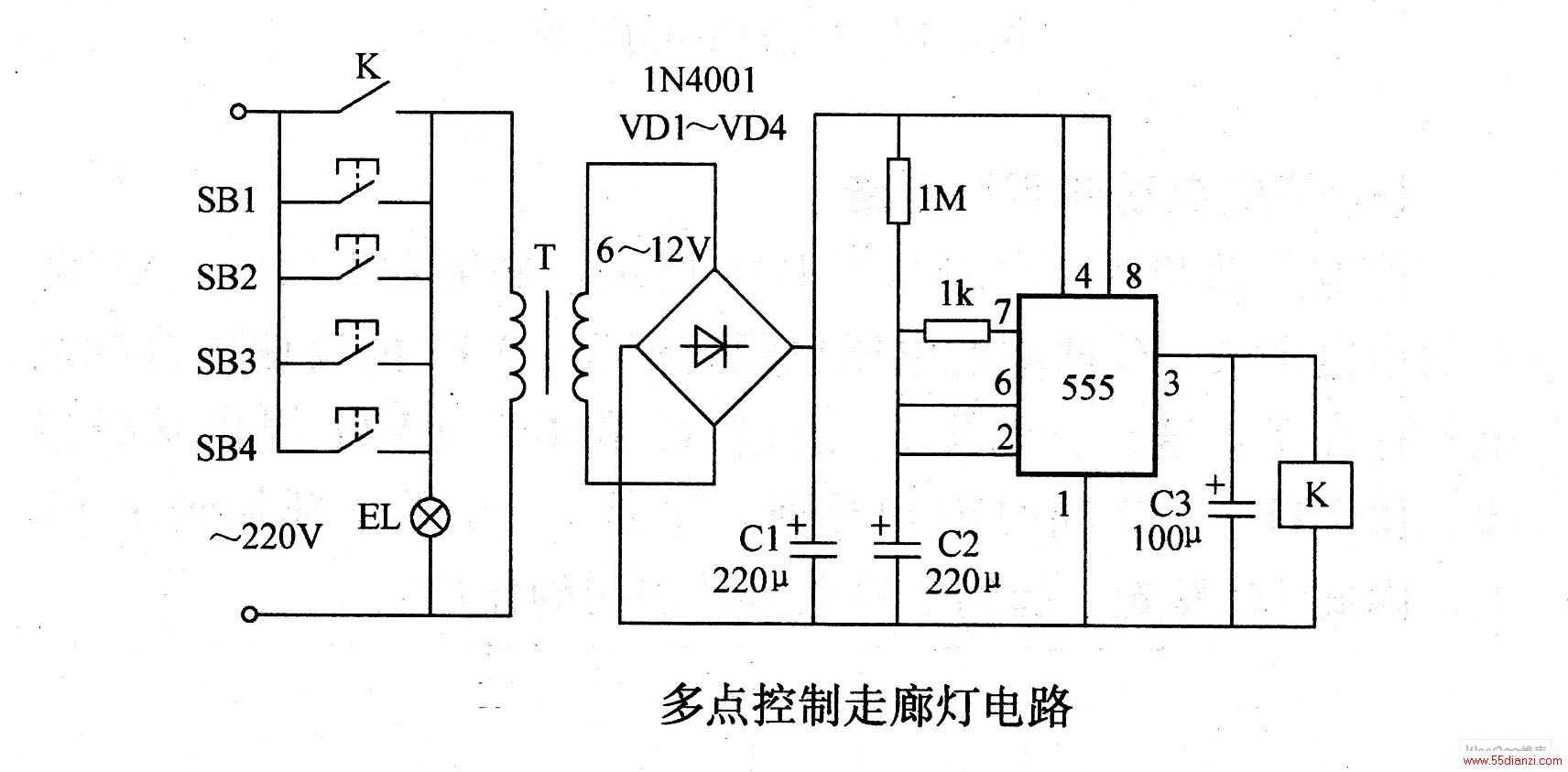

多控点走廊灯电路图

控制按钮SB1～SB4可安装在走廊不同位置，只要按动SB1～SB4中的任意一只，照明灯EL马上点亮，同时经变压器降压、整流滤波，给555集成电路供电。555集成电路第2、6脚所连接220uF电容器上初始电压为零，于是555集成电路第3脚输出高电平，继电器K吸合，使常开触点闭合，整个电路进入定时自锁状态。此后电源对555集成电路第2、6脚上的电容器充电，电压上升。当电容器充电约直流电源电压的2／3时为定时时间，约需3min，此时555集成电路第3脚输出翻转为低电平，于是Κ释放，触点自动断开，电灯EL熄灭。只需再按动SB1～SB4中的任意一只，又会重新定时，开启电灯。
