测试声调的前置放大器
点击数：7615 次 录入时间：03-04 11:38:25 整理：http://www.55dianzi.com 电子电路图

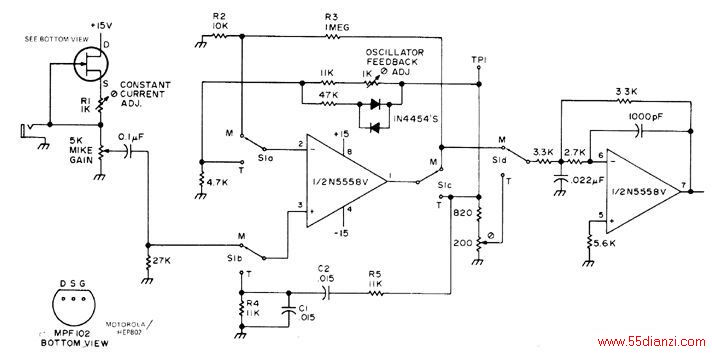

这个电路由Signetics公司N5558V双运放器或同等的摩托罗拉MC1458CP2，美国国家半导体公司生产的LM1458或德州仪器生产的SN72558P组成。运放器的前半部分可用于碳精麦克风增加电压的增益级或者AF文桥音调振荡器，这取决于S1的位置。频率由C1, C2, R4和R5的数值决定。硅信号二极管形成非线性控制元件。
