3.5W桥式放大器

点击数：7746 次录入时间：03-04 11:52:58 整理：http://www.55dianzi.com 电子电路图

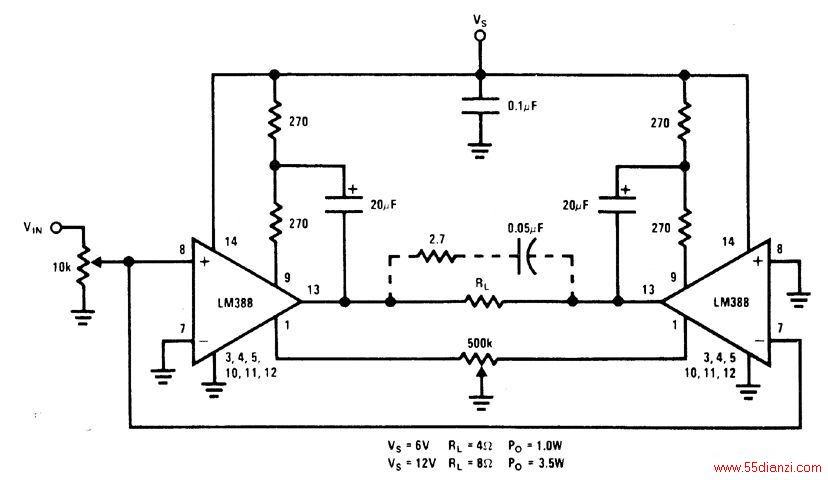

当使用12V电源时，LM388功率运算放大器的桥连接提供3.5W至8Ω扬声器。在6V电源和4Ω负载的情况下，最大功率为1W。因为输出直流水平在彼此的十分之几伏内，因此不再需要耦合电容。
