TTL电路和继电器电路之间的光电隔离电路图
点击数：7719 次 录入时间：03-04 11:43:36 整理：http://www.55dianzi.com 电子电路图

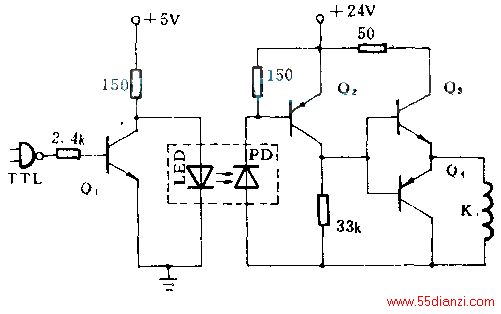

在本电路中，使用光电耦合器可以使TTL和继电器电路之间达到100GΩ的隔离，消除了继电器噪声和尖峰电压对TTL电路的影响。当TTL输入信号高时，Q1接通，LED中无电流通过，没有光入射到探测器，光电二极管处于5GΩ最大阻抗值。因此，Q2不导电，这使得Q3也不导电，所以继电器线圈中无电流通过。
