发光二极管显示TTL电乎的电路图
点击数：7319 次 录入时间：03-04 11:58:09 整理：http://www.55dianzi.com 电子电路图

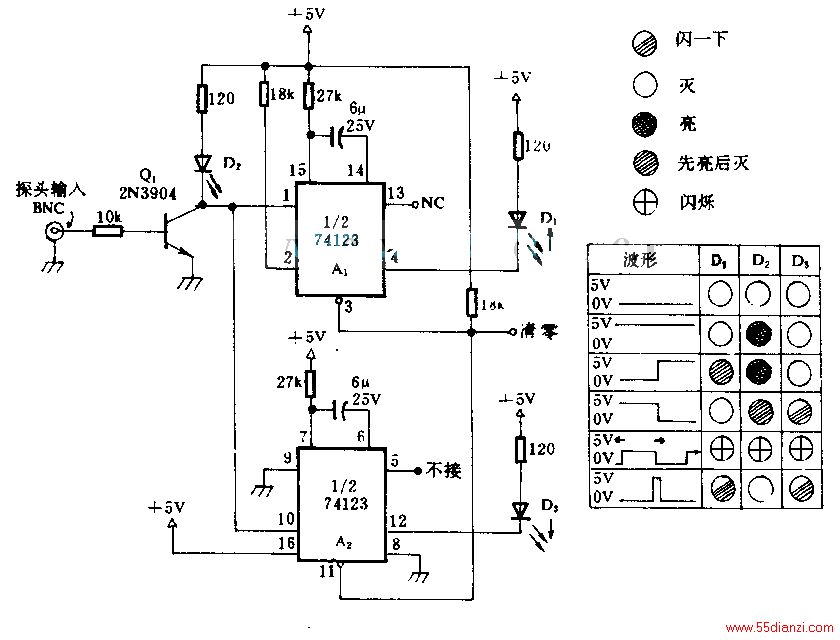

在没有阴极射线示波器时，可用本电路和来观测TTL电平。74123集成电路包含有两个带清零输入的可触发式单稳多谐振荡器，在本电路中分别标为A1和A2。当输入电平发生变化时，这两单稳多谐趣振荡器将使发光二极管点亮。由于单稳延长了脉宽，因此，即使输入脑部很窄，肉眼仍能分辩出发光二极管的亮暗变化。附表说明三个发光二极管条种不同状态的含义。
