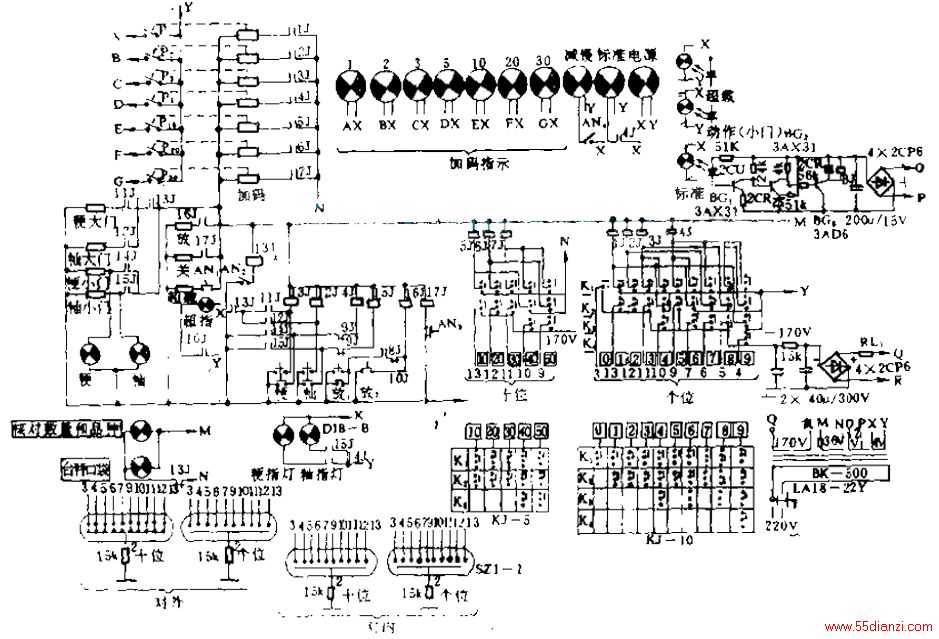

光控全自动发米机电路图

根据买米数量，如15KG，就按下15KG的按钮，通过继电器，使控制法码的牵引磁铁动作，这时15KG的砝码自动落下；再根据买粳米或籼米的品种，按下品种按钮，控制粳米或籼米的进粮口闸门打开，米就流到台秤的斗上。再在台科刑的视准器处安装光源灯泡和光敏管，通过放大，使继电器动作，由它带动牵引磁铁工作。当所称数量即将到时，秤杆一动，使进粮口大门关闭，由小门加米；秤杆慢慢升高，当达到标准时，光源被切断，继电器动作使小门关闭，此时标准信号灯亮。再按下放米按钮，使台秤的斗门的电磁铁吸动，米就流进粮袋中。
