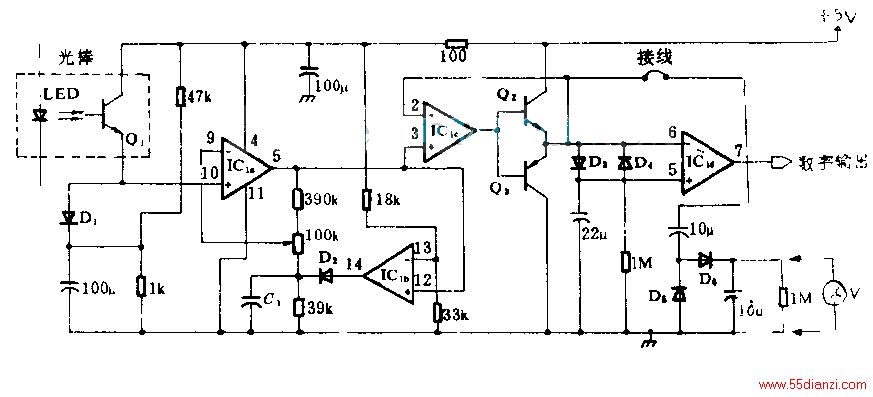

光棒放大电路图

本电路主要由光棒和四运算放大器IC1，为放大器，利硅二极管的指数式正向导电特性，把光捧的输出变换成对数式的变化电压，其峰-峰值正比于白、黑光电流之比，而与绝对值无关。IC1b为比较器，和峰值检测D2-C1一起把放大器IC1的输出箝到固定电位。于是，放大和箝位后的信号变换成微处理器需要的二进制数字式输出。输出是与TTL兼容的。
