脉宽控制电路
点击数：7166 次 录入时间：03-04 11:57:07 整理：http://www.55dianzi.com 电子电路图

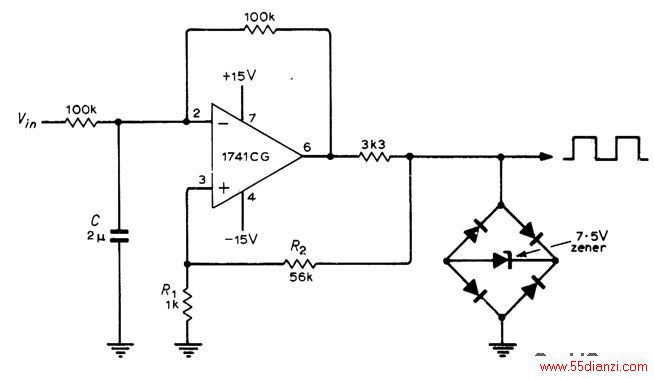

直流输入电压控制作为自激多谐振荡器的运算放大器的矩形输出脉宽，通过注入额外的电流至运算放大器的反相输入中就可实现控制功能了。电流的作用是增加一个定时周期然后降低另外的一个定时周期。该电路还以同样的方式控制锯齿波输出（引脚2），当控制锯齿波输出时，输出电路利用二极管电桥和齐纳二极管来对称夹紧放大器的输出电压限制。
