用GS3525的脉宽控制直流电机驱动器电路

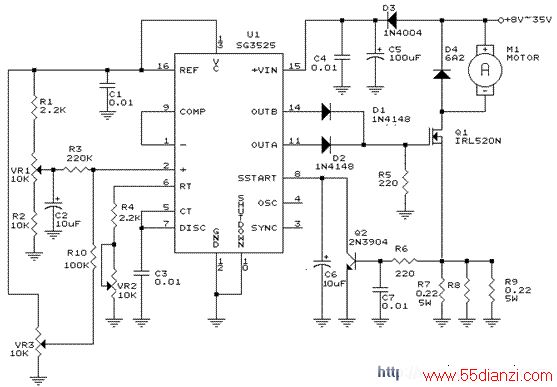

   GS3525应用电路——脉宽控制直流电机驱动器电路

   这是理想的控制直流电动机精确控制电路，以及照明度等和小型加热器等其他应用电路转换成一系列脉冲，这样，在脉冲持续时间直接成正比的直流电压。

   该电路可防止过载，短路，PWM(脉宽) 调制范围可从0-100％的调整，PWM频率在100Hz- 5KHZ调节。工作电压从+8 V〜35V之间，最低电流消耗约为35毫安。最大电流可以达到6.5A。效率优于90％满负荷。

  三只电位器的功能如下：

  VR1：确定最低输出电压
  VR3：设置最大输出电压
  VR2：设置输出频率。
