福日HF-1975型彩电维修实例

[例1]开机三无，并伴有“吱、吱”声。
  测主电压+B由113V降为25V，把行推动变压器初级短路后，测+B电压为112V正常．估计是高压包内部绕组短路。更换高压包后接通电源，+B仍降为25V，对行电路各个元件一排查，发现V702行输出管内置的阻尼电阻为l6Ω．好的行输出管内置的阻尼电阻为50Ω左右，更换V702后故障排除。
  [例2]有伴音。无光珊。这是使用场输出块TDA36538的典型故障。测TDA36538⑤脚场频锯齿波电压输出端为2V，对地电阻18Ω，正常电压值应为l3V，更换场输出块后故障排除。
  [例3]跑台。
  接通电源时，图像、伴音正常．自动搜台也正常，但收看一会儿后图像、伴音慢慢变差，有时无图无声。焊下中周L203-MX5385检测，发现内置电容变黑漏电，用TRFl445中周代换，略调试后故障排除。
  [例4]有光栅，无图声。

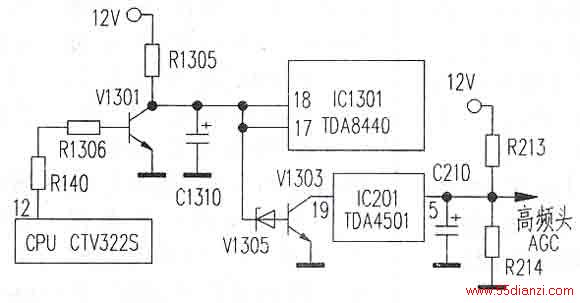

  有光栅但亮度较暗，无雪花点、无图声，而频道字符显示正常。测主电压+B、26V、16．5V、12V、5V、180V都正常，检测IC201TDA4501⑤、19脚电压为0v。什么原因造成⑤、19脚电压为0V呢?从原理图来看(见附图)，估计故障在Av/Tv转换电路。AV状态时，cPu12脚为低电平(Tv为高电平)，V1301截止，稳压管V1305、三极管V1303导通，使TDA4501R的AGCDET19脚电压为0V，AGCCONTROL端⑤脚为0V；TV状态时则相反。查V1301开路．使电视机始终处于AV状态，更换Vl301后故障排除。
