佳讯GD-41A型中频开关的原理与检修

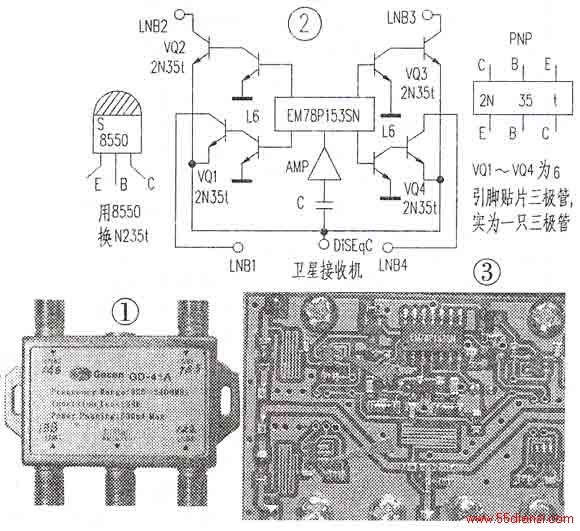

佳讯GD-41A型中频四切一切换开关，具有体积小巧、切换灵敏度高的优点。其外形见图1。该切换开关电路全部采用贴片元件，原理方框图见图2。与********机上传的DiSEqC切换开关相连后，********机上传的DiSEqC切换指令信号经电容C进入AMP放大，再进入指令识别集成电路EM78P153SN，当识别出高频头并开启LNB1~LNB4其中一个切换信号后，再经L6三极管放大后去推动2N35t三极管并开启对应的LNB电源。使该LNB工作，并同时将LNB产生的中频信号通过这个通路下传给********机。
  佳讯GD-41A常见故障现象是不能正常切换LNB信号、很多电视台信号消失或收到的电视台信号马赛克严重。当上述故障现象出现时．可用以下方法来判断是切换开关内的LNB1～LNB4哪路有问题。方法如下：将GD-41A与接收机相连接后，LNB1—LNB4端子空着不用．然后操作接收机分别上传LNB1，LNB4开启的指令，同时用一只24V／100mA左右的白炽指示灯并接在对应开启的LNB端子上，若哪路指示灯不亮就是哪路内部元件有断路现象。当对应的LNB端子上指示灯亮时，再同时测其他三个端子，若哪个端子亮即表明哪路内部元件有短路现象(这种击穿短路的故障现象在所有各型号的DiSEqC切换开关中所占比例最大)。
  ‘另外，在图3中两箭头所示的两2N35t贴片三极管均被击穿短路，该故障的产生是由于所用三极管的击穿电压过低或外部短路造成。同时，采用耐用的S8550三极管去替代2N35t贴片三极管会获得满意的使用效果。在图2中有S8550和2N35t三极管的管脚图，替换时不要搞错，N235t贴片三极管有6只引脚，很容易看成是复合三极管或集成电路，但它实际上是一只单三极管。若采用S8550以外的三极管去代替贴片2N35t也可以，但要注意必须选用PNP管、并要求Vcr、VCE大于30v，耗散功率在500mW以上。
