这一故障比较特殊。我们首先判定这是中放电路故障,可能与AGC控制有关。AGC电路的作用是使视频输出信号稳定,不随射频输入信号的强弱变化而变化。
但如果AGC电路本身有故障,则强弱信号应同样受影响。所以,根据上述故障现象,应怀疑是中放电路自激,因为强信号更容易引起自激。

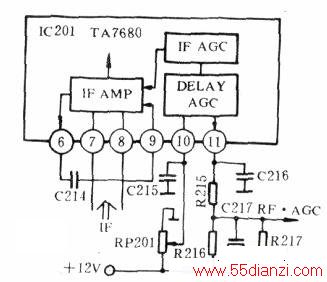

如下图所示。中频放大电路在TA7680内部,中频信号从7、8脚输入。
6、9脚之间的电容C214用来滤除内电路中直流负反馈电压的交流成分,这可提高图象中频通道的稳定性,提高中放电路的最大输入电压。RP201可以调节AGC电压的最佳点。
量TA7680各脚电压与标称值基本一致。产生自激的可能是lC本身或C214开路。更换C214,故障排除。
