1引言
在小型拖拉机、农用车以及三轮车中,大量使用小型永磁直流发电机,作为照明、转向指示和鸣笛之用,由于现有发电机未装有电压调节装置,三种车型又没有配备电瓶,这就造成了当车速高时发电机的输出电压高,常常烧毁照明灯泡、转向灯、电喇叭,而车速低时发电机的输出电压低,又不能使灯泡亮、喇叭响,给用户的使用带来了很大的不便。如果更换带调节器的电励磁发电机,又将增加产品成本。因此,研究一种结构简单、性能稳定、成本低廉的发电装置是必要的。
2稳压永磁直流发电机结构及其工作原理
2.1电机主要结构

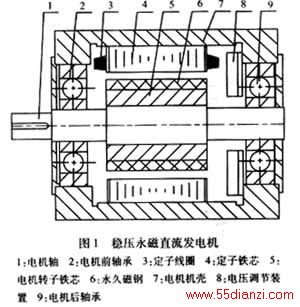

图1为稳压永磁直流发电机的示意图,其中转子上装有永磁体,定子上装有定子铁芯和定子线圈,在电机后端部装有整流装置和电压调节装置。
2.2电机工作原理
当发电机在柴油机的带动下旋转时,电机转子上的永久磁钢产生的磁场,切割定子绕组并感生交流电势,经整流桥整流后发出直流电压,供给用电器工作,电压调节装置根据发电机的电压高低改变晶闸管导通角,保持发电机输出电压的稳定。
3电机主要参数的确定
(1) 确定永磁材料体积
Pn——电机额定功率
UN——电机额定电压

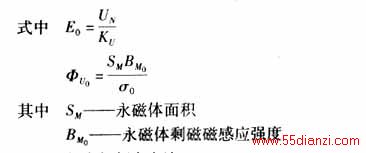

E0——电机空载感应电势
σ0——电机空载漏磁系数,本例σ0=1.06
Kф——气隙磁通波形系数,本例Kф=1.14
KW——定子绕组系数,本例KW=0.916
KFD——与短路状态有关的系数
p——电机极对数
n——电机额定转速
C——永磁体的利用系数,本例C=0.6
(BH)max——永磁体的最大磁能积
(2) 定子绕组匝数

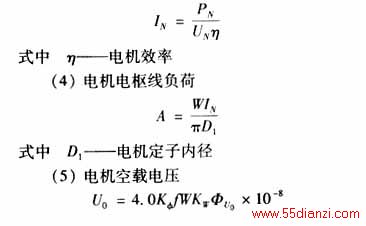

(3) 电机额定电流
4发电机优化设计程序

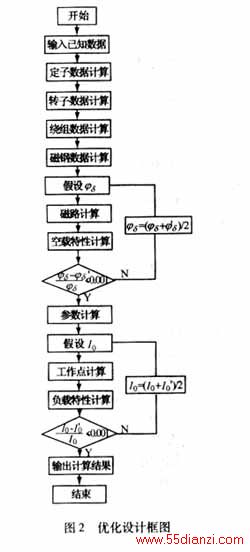

图2是稳压永磁直流发电机电机部分的优化设计框图,根据该框图编制了计算机优化设计程序,以适应不同容量、不同电压、不同转速发电机的开发。
5电压调节装置的设计及工作原理
电压调节装置及桥式整流器见图3。H为发电机定子电枢绕组,H1、H2为发电机定子电枢的接线端子,两端子输出波形如图4。F1、F2为电机对外输出接线端子。D1、D2和SCR1、
