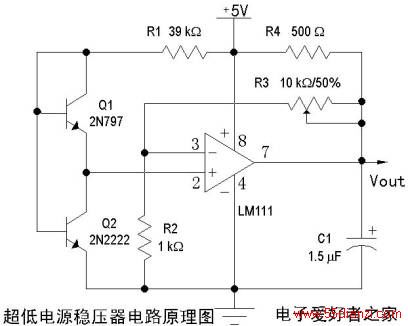

一款超低电源稳压器电路原理图

点击数：7977 次录入时间：03-04 11:57:49 整理：http://www.55dianzi.com 电工入门

作二极管用的晶体管 2N797 是一只锗管，而2N2222是一只硅管。其基准电压是由两只管子的能隙电压差产生的，其值大约为0.5V。LM111不是普通的运算放大器，而是专门用来设计输入电流非常低的电压比较器。当用5V电源供电时，它的最低输出电压可调到0V。具有图示结构的电路，最低输出电压可调到接近500mV。整个稳压电路的温度系数也非常低。
