大功率可调式三相整流器

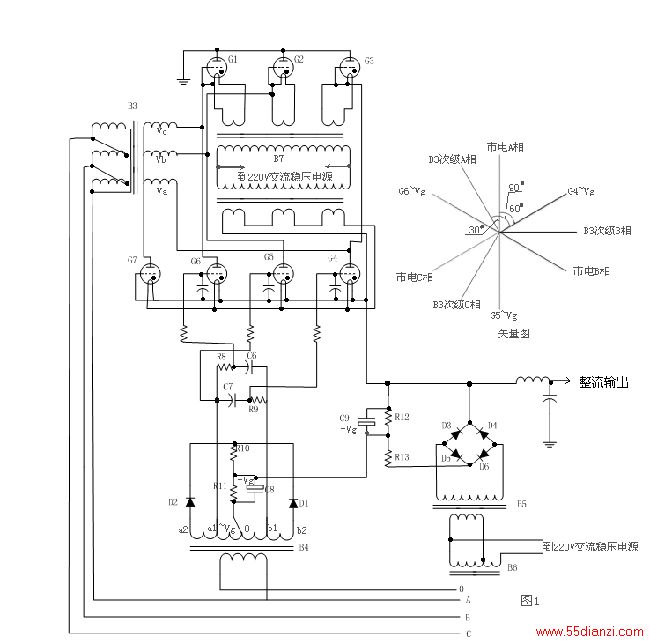

在工业设备上常需要输出高电压大电流的大功率整流电源，这里我向大家介绍一个输出直流电压6KV--1.4万伏连续可调，输出电流可达6安的大功率三相整流电源，电路如图一所示。

图中B3是三相升压变压器，它将380V的三相交流电源升至一万伏左右。G1--G7是闸流管，只是一种内部充有銾气的电子三极管，它的特性与可控硅相仿，B7是G1--G7的灯丝变压器。这个可调式的整流电路是通过交直流叠加来控制G4--G6的栅极电压，从而控制这三个管的点火（导通）角或叫点火提前量来达到控制输出直流电压的高低。
    这个电路的闸流管栅极控制电压由交流部分~Vg、直流部分+Vg和-Vg三者相叠加而成，且G4--G6的~Vg的相位超前于B3次级相应的相电压90度。这是因为B3的初次级的连接为△/Y，所以有次级的相电压的相位超前于相应的市电相电压相位30度，另外~Vg由于通过了由R8、C6和C7、R9所组成的移相60度的移相电路的缘故。如图1中的矢量图所示。如果单纯地把~Vg电压加到栅极上，闸流管就会在90度前导通。

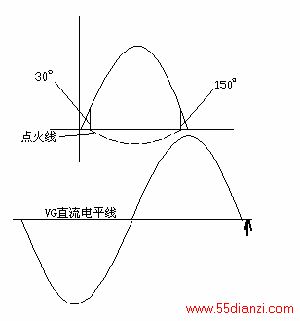

    现在我们在~Vg上串上一个为-Vg固定的直流电压，使闸流管不点火，此时由G1、G2、G3、G7组成三相半波整流电路，输出6KV左右的直流电压。然后再串上一个大小可调的直流电压+Vg，用+Vg来抵消-Vg，使闸流管的点火角随+Vg而变化，从而实现整流输出电压连续可调的功能。B6是一个可调自耦变压器，调节它也就改变了+Vg的大小，当+Vg达到最大值时，G4--G6在正半波的大部分时间（30--150度）都在导通状态，此时G1--G6叫组成一个三相全波整流电路，这时输出的直流电压最高，其控制过程如图三。
