一、Superflux（4Pin，插件式，单颗功率0.2W）
1、单颗测试电压最大4V,4颗串联测试电压16V,12颗串联测试电压48V测试电流：红色，琥珀色为70mA,电流限制为0.07A。蓝色，绿色为50mA电流限制为0.05A。测试前须先调整好电流，选择合适的电压，然后再进行大功率LED测试。
2、SuperfluxLED识别图片
二、Luxeon&Lambert（贴片式，焊接机焊接，单颗功率1W）
1、单颗测试电压最大4V,4颗串联测试电压16V，12颗串联测试电8V，测试电流：红色，绿色，蓝色，琥珀色均为350mA,电流限制为0.35A测试前须先调整好电流，选择合适的电压。

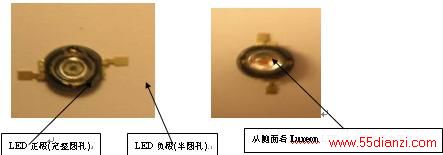

2、Luxeon&Lambert识别图片
三、20mASMDLED
1、红色单颗测试电压最大2.0V，蓝，绿色单颗测试电压最大3.5V测试电流：红色，绿色，蓝色均为20mA,电流限制为0.02A，测试前须先调整好电流，选择合适的电压，然后再进行测试。该LED适用产品测试须工程部指导进行。
2、20mASMDLED识别图片
四、B2S150mASMDLED
1、该大功率LED目前只有冷白一种颜色，单颗测试电压3.5V。测试电流：为150mA,电流限制为0.15A。测试前须先调整好电流，选择合适的电压，然后再进行测试。该大功率LED适用产品测试须工程部指导进行。

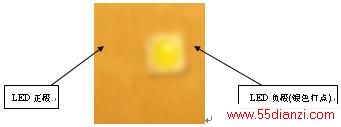

2、B2S150mASMDLED识别图片
五、K2LED（单颗功率4W）
1、单颗测试电压最大4V,4颗串联测试电压16V,12颗串联测试电压48V测试电流：红色为700mA，电流限制为0.70A,绿色，蓝色，冷白色均为1000mA,电流限制为1.00A测试前须先调整好电流，选择合适的电压，然后再进行测试。

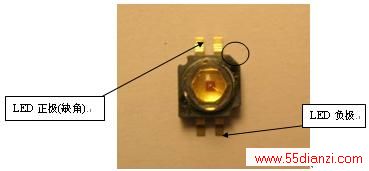

2、K2LED识别图片
六、3WLEDLambert
1、单颗测试电压最大4V,4颗串联测试电压16V,12颗串联测试电压48V测试电流：红色，绿色，蓝色，冷白色均为700mA,电流限制为0.70A测试前须先调整好电流，选择合适的电压，然后再进行测试。
2、3W大功率LEDLambert识别图片

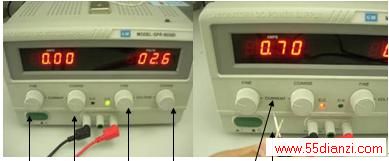

七、直流电压源的使用调节
1、操作步骤
a、电流细调电流粗调电压细调电压粗调

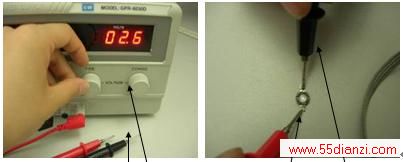

b、表笔短路（电压3-5V）调节所需电流
c、分开表笔调节所需的电压
d、红笔接LED正极黑笔接LED负极
2、注意事项:
a、测试前须调节好合适的电压，电流。
b、短路调节电流时，电压不可过高。
c、1A=1000mA图2中电流为0.70A即700mA
d、灯板测试将以SOP.形式来发行。
八、单颗未知颜色LED的测试
请根据以上示图来判定需要检测的大功率LED种类
1、SuperFluxLED测试电流为50mA
2、SMD测试电流为20mA
3、B2SSMDLED测试电流为150mA
4、Nichia20mALED5Φ测试电流为20mA
5、Luxeon,Lambert,K2LED测试电流选用350mA
