Powerint公司的LYTSwitch-4大功率LED驱动器系列产品LYT4221-4228/4321-4328集成了控制器和高压功率FET，控制器提供高功率因素和恒流输出，该LYTSwitch-4控制器包括一个振荡器、反馈(检测及逻辑)电路、5.9V稳压器、迟滞过热保护、频率抖动、逐周期电流限制、自动重启、电感校正、功率因数和恒定的电流控制。
LYTSwitch-4系列主要特点
*优于±5%恒流调节
*TRIAC可调光至低于5%输出
*快速启动<250ms在全亮度
*<1s在10%亮度
*高功率因数> 0.9轻松满足优化设计的EN61000-3-2，小于10%THD
*最高92%的效率
*132kHz的开关频率，用于小尺寸磁性
*高性能，结合驱动器、控制器、开关

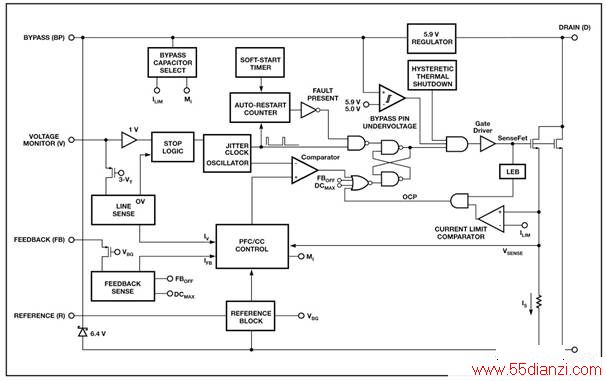

图1 LYTSwitch-4系列框图
图2 LYTSwitch-4系列典型应用电路
该LYTSwitch系列产品可以使离线LED驱动器具有高功率因数，可以轻松满足THD和谐波的国际标准。其输出电流受到严格的调控，优于±5%CC tolerance1。在典型的应用中，可轻松实现92%的效率。
LYTSwitch系列产品提供出色的导通特性，可用于前沿和后沿的可控硅调光。这导致了驱动器的广泛的调光范围，和快速启动(即使从一个低导通角，大光比调光和低“弹出”电流)。
LYTSwitch芯片为高度集成，采用了初级控制技术，消除了光隔离器，并减少了元件数量。这样一来就可以采用廉价的单面印制电路板。它将PFC和CC功能集成到一个单级上，还有助于降低成本和提高效率。其132kHz的开关频率，使其可以使用小型的低成本磁元件。
使用LYTSwitch系列的LED驱动器，不采用初级侧大体积铝电解电容器。这意味着大大延长了驱动器的使用寿命，特别是在灯泡和其他高温应用中。

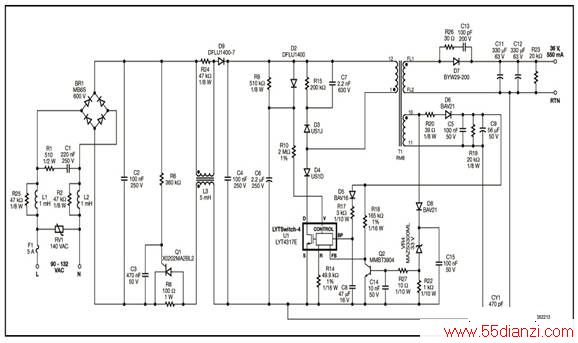

图3 20W/36V TRIAC调光高功率因素LED驱动器设计电路

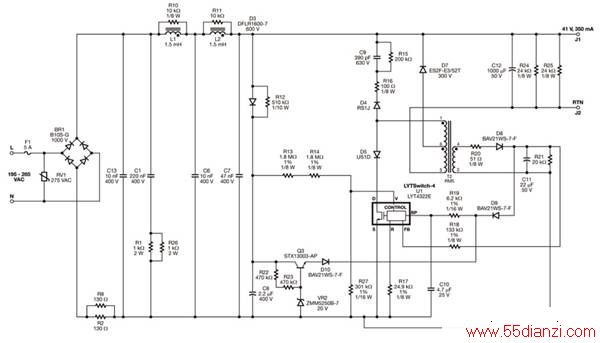

图4 14.35W PAR30灯LED驱动器电路图
大功率LED驱动电源方案
用于PAR30灯的采用LYTSwitchTM-4 LYT4322E的14.35W高效(>86%)高功率因素(>0.95)TRIAC调光LED驱动器方案。该文件介绍了一个非隔离，高功率因数(PF)，高效率，TRIAC可调光LED驱动器，用于驱动LED串电压(额定41V/350mA。输入电压范围195VAC到265VAC，50Hz典型)。它采用一种单级、非隔离、降压抽头的拓扑结构可以满足高功率因数、恒流调节和调光的需求。
本文件包含LED驱动器规格、电路图、PCB细节、材料清单、变压器文档和典型性能特征。
