图1 拆卸后的元器件分解图
1. 旋转机座的拆卸方法
旋转机座的拆卸如图2 所示。拆卸步骤如下:

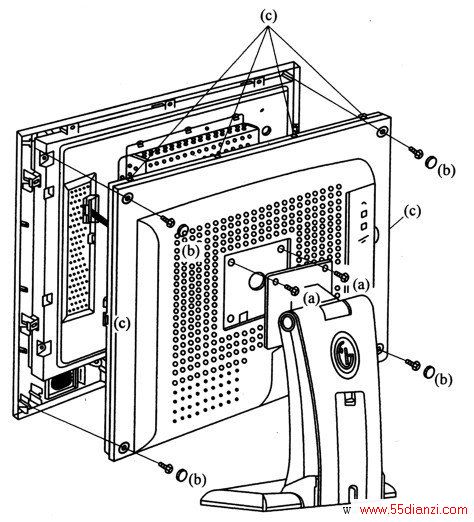

图2 旋转机座的拆卸示图。
(1)拆下两个固定螺钉,如图2 中(a)所示。
(2)取下旋转基座。
(3)拆下四个垫片。
(4)从后机壳里拆下四个螺钉,如图2 中(b)所示。
(5)拔出六个卡口,如图2 中(c)所示。
(6)移动后机壳。
2. 屏蔽罩拆卸方法
屏蔽罩拆卸如图3 所示。拆卸八个固定螺钉,这八个固定螺钉的位置如图3 中(a)所示。

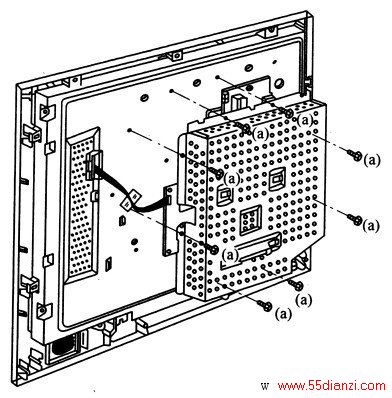

图3 屏蔽罩拆卸示图。
3. 主PCB、控制PCB及音响装置的拆卸方法
主PCB(印刷电路板)、控制PCB 及音响装置的拆卸如图4 所示。拆卸步骤如下:

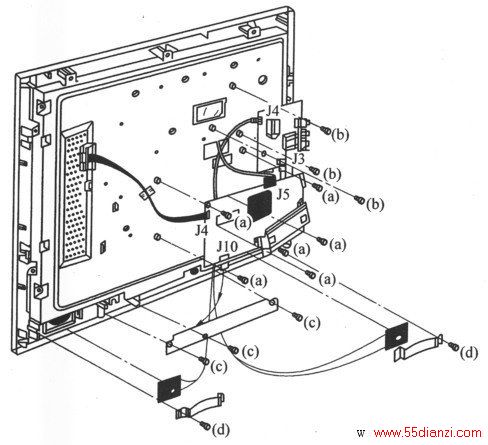

图4 主PCB、控制PCB及音响装置的拆卸示图。
(1)从PCB 上拔下J4、J5 和JlO.
(2)拆下六个固定主板的螺钉,如图4 中(a)所示。
(3)移开主板。
(4)拆下固定音频板的三个螺钉,如图4 中(b)所示。
(5)从音频板上断开J4 和J3.
(6)移开音频装置。
(7)拆下三个固定控制电路的螺钉,如图4 中(c)所示。
(8)拆下控制PCB.
(9)拆下固定金属的螺钉,如图4 中(d)所示。
(10)移开两个金属固定板。
(11)取下扬声器。
4. 主框架拆卸方法
主框架的拆卸如图5 所示。拆卸步骤如下:

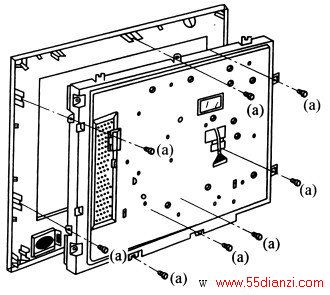

图5 主框架的拆御示图
(1)拆下固定主框架的八个螺钉,如图5 中(a)所示。
(2)移开主框架。
5. 液晶显示模块的拆卸方法
液晶显示模块的拆卸方法如图6 所示。拆卸步骤如下:

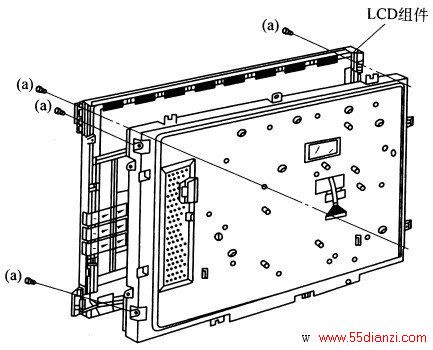

图6 液晶显示模块的拆卸示图。
(1)拆下固定模块的四个螺钉,如图6 中(a)所示。
(2)从主框架拆下单独的液晶显示模块。
6. 逆变板的拆卸方法
逆变板的拆卸方法如图7 所示。拆卸步骤如下:

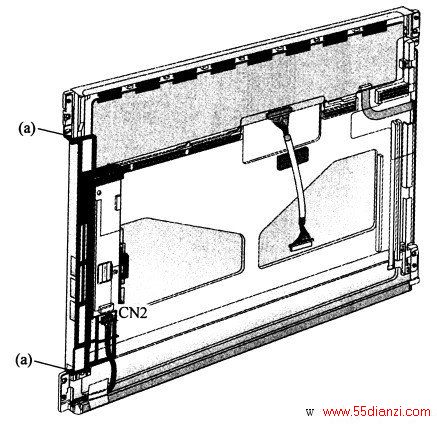

图7 逆变板的拆卸示图。
(1)断开CN2.
(2)移开两个固定逆变板的插销,如图7 中(a)所示。
(3)卸下逆变板。
