做一个实验，让英文字母“FH在显示屏的第二行第10列显示。通过这个实验，我们会掌握在显示屏上定位于什么位置显示字符。
在我的文档中建立一个文件目录(LCD2)，然后建立一个LCD2.uv2的工程项目，最后建立源程序文件(LCD2.asm)。

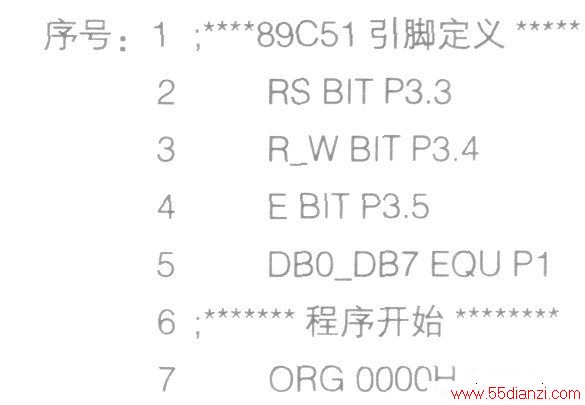

输入下面的程序：
编译通过后，将LCD2文件夹中的hex文件通过TOP851编程器烧录到89C51芯片中，将芯片插入到S2型数码管试验板上，试验板上标示LCD1的排针通过14芯排线与液晶显示模组( LCM)正确连接，将TOP851编程器的9V直流电源插到S2型试验板上通电运行。可看到液晶显示屏的第二行第10列显示英文字符“F”。
对程序进行解释序号1（程序解释，以下同）：程序分隔及说明。
序号2：定义LCM的RS引脚由89C51的P3.3脚控制。
序号3：定义LCM的R_W引脚由89C51的P3.4脚控制。
序号4：定义LCM的E引脚由89C51的P3.5脚控制。
序号5：定义LCM的数据口DBO_DB7由89C51的P1口控制。
序号6：程序分隔及说明。
序号7：程序从地址OOOOH开始。

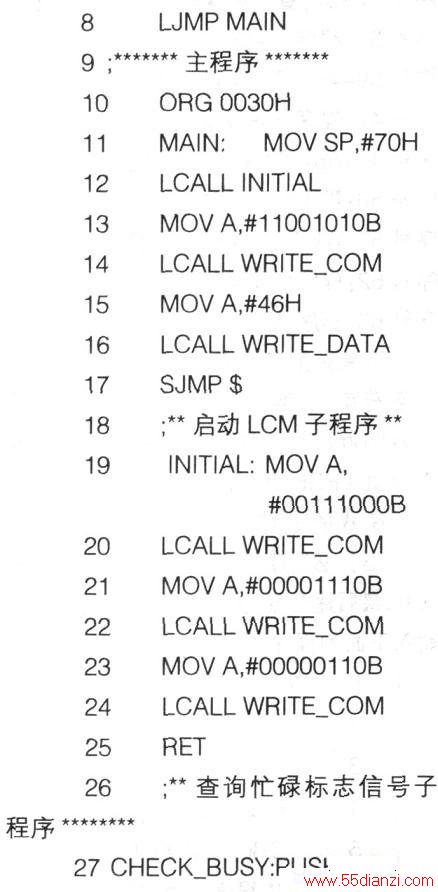

序号8：跳转到MAIN主程序处。
序号9：程序分隔及说明。
序号10:主程序MAIN从地址0030H开始。
序号11：主程序开始，堆栈指针指向70H。
序号12:调用启动LCM子程序进行初始化。
序号13:向累加器送立即数11000111B，设定显示地址为第二行第10列。
序号14:调用写指令到LCM子程序。
序号15:向累加器送立即数46H，46H为英文字母“F”的ASCII码。
序号16:调用写数据到LCM子程序。
序号17:程序动态停机。
序号18:程序分隔及说明。
序号19～25:启动LCM子程序。
序号26:程序分隔及说明。

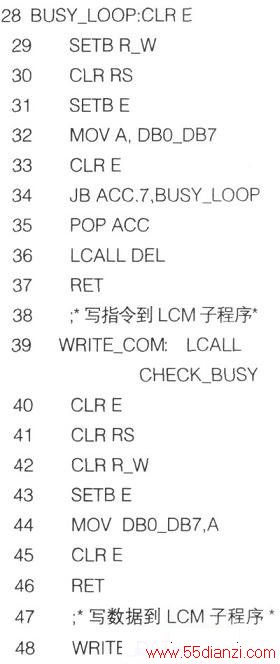

序号27～37:查询忙碌标志信号子程序。
序号38:程序分隔及说明。
序号39～46:写指令到LCM子程序。
序号47:程序分隔及说明。

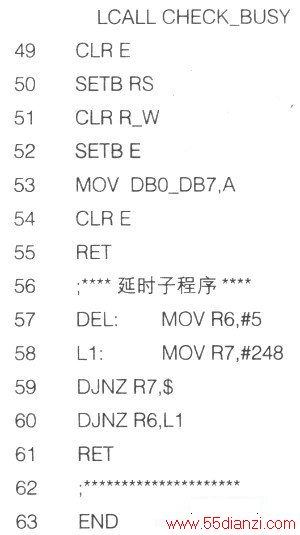

序号48～55:写数据到LCM子程序。
序号56:程序分隔及：说明。
序号57～61:2.7mS延时子程序。
序号62:程序分隔及说明。
序号63:程序结束。
下来做第三个实验，使LCM显示两行字符串（英文信息）。第一行显示“Welcome to LCD!!，第二行显示“ABCDEFGHIJKLMNOP”。
在我的文档中建立一个文件目录( LCD3)．然后建立-个LCD3.uv2的工程项目，最后建立源程序文件( LCD3.asm)。
输入下面的程序：

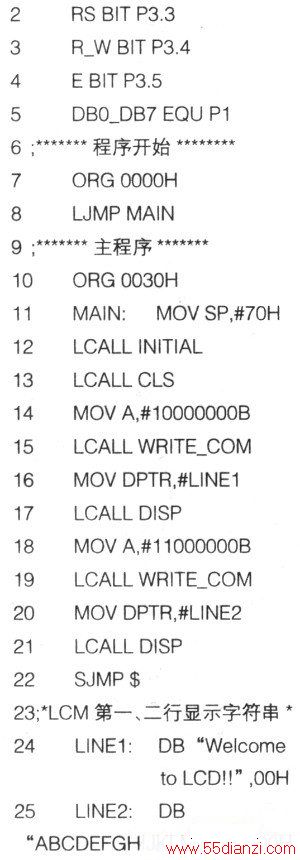

序号：1：****89C51引脚定义*******
编译通过后，将LCD3文件夹中的hex文件通过TOP851编程器烧录到89C51芯片中，将芯片插入到S2型数码管试验板上，试验板上标示LCD1的排针通过14芯排线与液晶显示模组(LCM)正确连接，将TOP851编程器的9V直流电源插到S2型试验板上通电运行。可看到液晶显示屏上显示的内容正如我们期待的那样。
对程序进行解释序号1（程序解释，以下同）：程序分隔及说明。
序号2：定义LCM的RS引脚由89C51的P3.3脚控制。
序号3：定义LCM的R_W引脚由89C51的P3.4脚控制。
序号4：定义LCM的E引脚由89C51的P3.5脚控制。
序号5：定义LCM的数据口DBO_DB7由89C51的P1口控制。
序号6：程序分隔及说明。
序号7：程序从地址OOOOH开始。
序号8：跳转到MAIN主程序处。
序号9：程序分隔及说明。
序号10:主程序MAIN从地址0030H开始。
序号11：主程序开始，堆栈指针指向70H。
序号12:调用启动LCM子程序进行初始化。
序号13:调用清除LCM子程序。
序号14:向累加器送立即数10000000B，设定显示地址为第一行第1列。
序号15:调用写指令到LCM子程序。
序号16:将第一行字符串的起始地址送入DPTR中。
序号17:调用显示字符串到LCM子程序。
序号18:向累加器送立即数11000000B．设定显示地址为第二行第1列。
序号19:调用写指令到LCM子程序。
序号20:将第二行字符串的起始地址送入DPTR中。
序号21:调用显示字符串到LCM子程序。
序号22:程序动态停机。
序号23:程序分隔及说明。
序号24:第一行字符串。
序号25:第二行字符串。
序号26:程序分隔及说明。

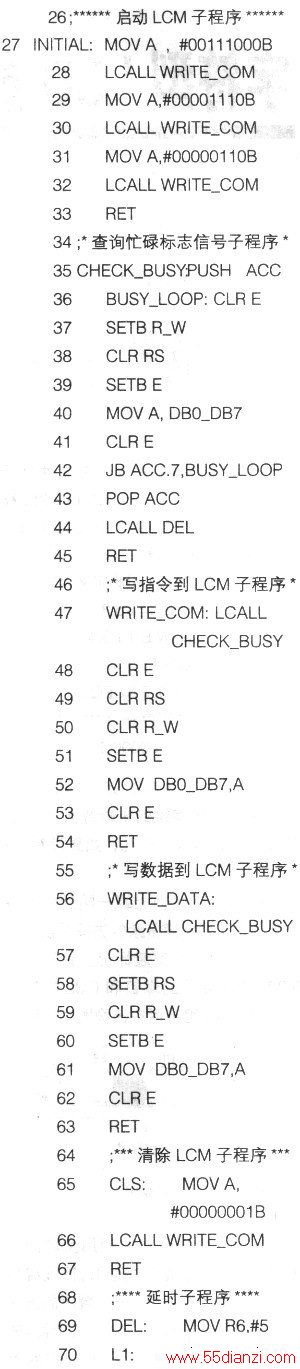

序号27～33:启动LCM子程序。
序号34:程序分隔及说明。

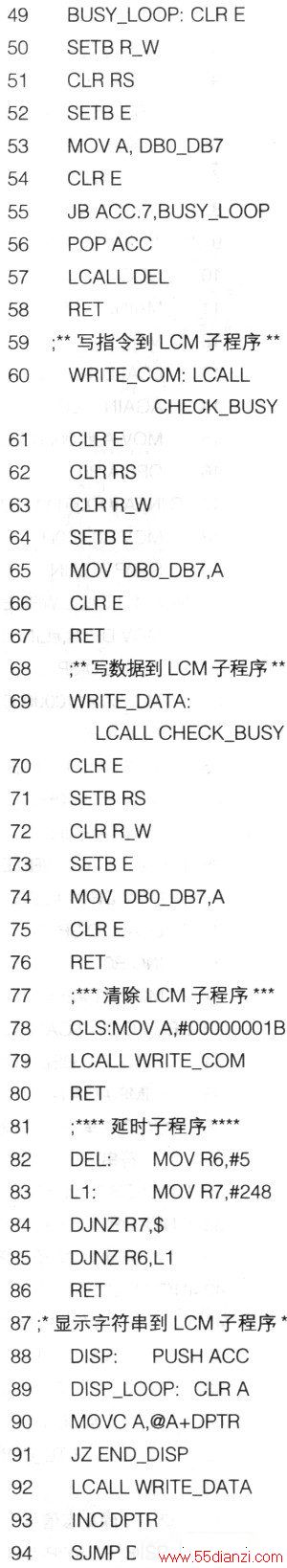

序号35～45:查询忙碌标志信号子程序。
序号46:程序分隔及说明。
序号47～54:写指令到LCM子程序。
序号55:程序分隔及说明。
序号56～63:写数据到LCM子程序。
序号64:程序分隔及说明。
序号65～67:清除LCM子程序。
序号68:程序分隔及说明。
序号69～73:2,7mS延时子程序。
序号74:程序分隔及说明。

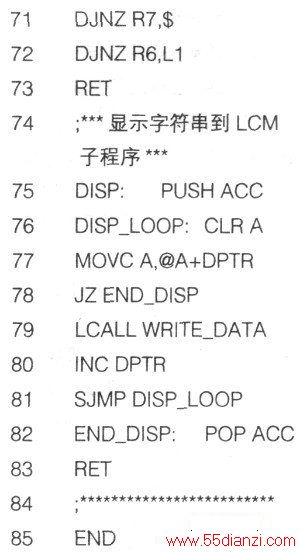

序号75—83:显示字符串到LCM子程序。由于这段子程序前面未出现过，这里作一详细解释。
序号75:标号DISP作显示字符串到LCM子程序名称。将累加器内容压栈。
序号76:清除累加器。
序号77:查表将字符串内容送入累加器。
序号78:若查到的内容为0，则终止查表。
序号79:调用写数据到LCM子程序。
序号80:DPTR加1指向下一个对象。
序号81:跳转到DISP_LOOP循环执行。
序号82:弹出压栈内容至累加器。
序号83:子程序返回。
序号84:程序分隔及说明。
序号85:程序结束。
以下，做第四个实验，使LCM显示两行字符串（英文信息）并循环移动。第一行显示“Shanghai”，第二行显示“China”。

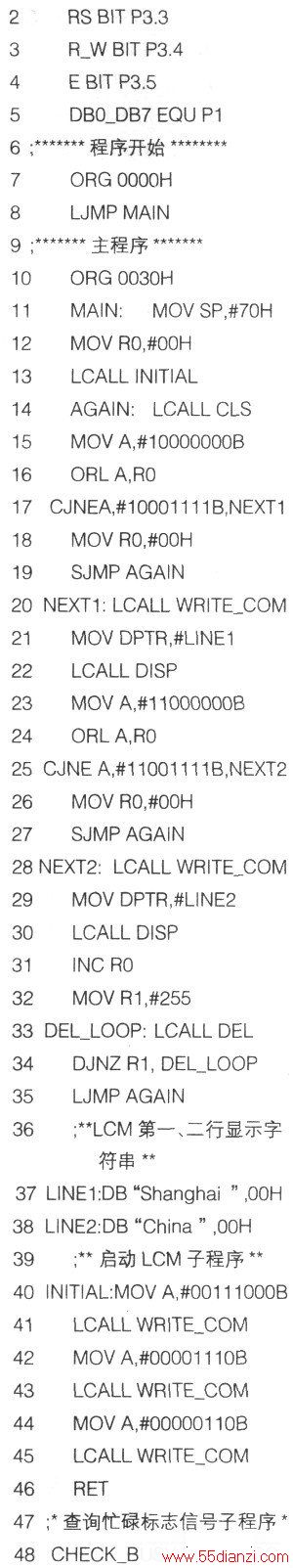

在我的文档中建立一个文件目录(LCD4)．然后建立一个LCD4．uv2的工程项目，最后建立源程序文件(LCD4．asm)o输入下面的程序：
序号：1：****89C51引脚定义*****
编译通过后，将LCD4文件夹中的hex文件通过TOP851编程器烧录到89C51芯片中，将芯片插入到S2型数码管试验板上，试验板上标示LCD1的排针通过14芯排线与液晶显示模组( LCM)正确连接，将TOP851编程器的9V直流电源插到S2型试验板上通电运行。可看到液晶显示屏上显示的两行英文自左向右移动，反复循环。
