LED/16x2字符液晶试验板的PO、Pl、P2、P3端口已接人四个七段LED数码管,使用方便,适用于初学者及教学试验或直接用于产品开发、成品制作等。该试验板也可另外配接16x2字符液晶显示。若将板上的MCU取下,插上51系列仿真器上的仿其头后,可以直接测试仿真PO、Pl、P2、P3端口的输出状态。板上标有89X51/52系列管脚标准标识,便于用户实验时识别。
LED/16x2字符液晶试验板上已设计安装了7805三端稳压器,因此输入插座的电压应大于8V,而实验所用的TOP851编程器配带的电源适配器正好是9V,因此只需将编程器9V电源插入S2板的φ3.5mm电源插座即可正常工作。如要用5V稳压电源供电还需再焊出引线插座,反而显得麻烦。
其主要特点有:
1.与MCS-51产品系列兼容。
2.预留扩展空间接口,便于直接开发成品。
3.预留2×16液晶(LCD)显示接口。
4.测试用4x3行列式键盘输入。
5.测试用4x8数码管(LED)显示指示。
6.89X51/52标准管脚引出,便于调试仿其器和测试芯片。

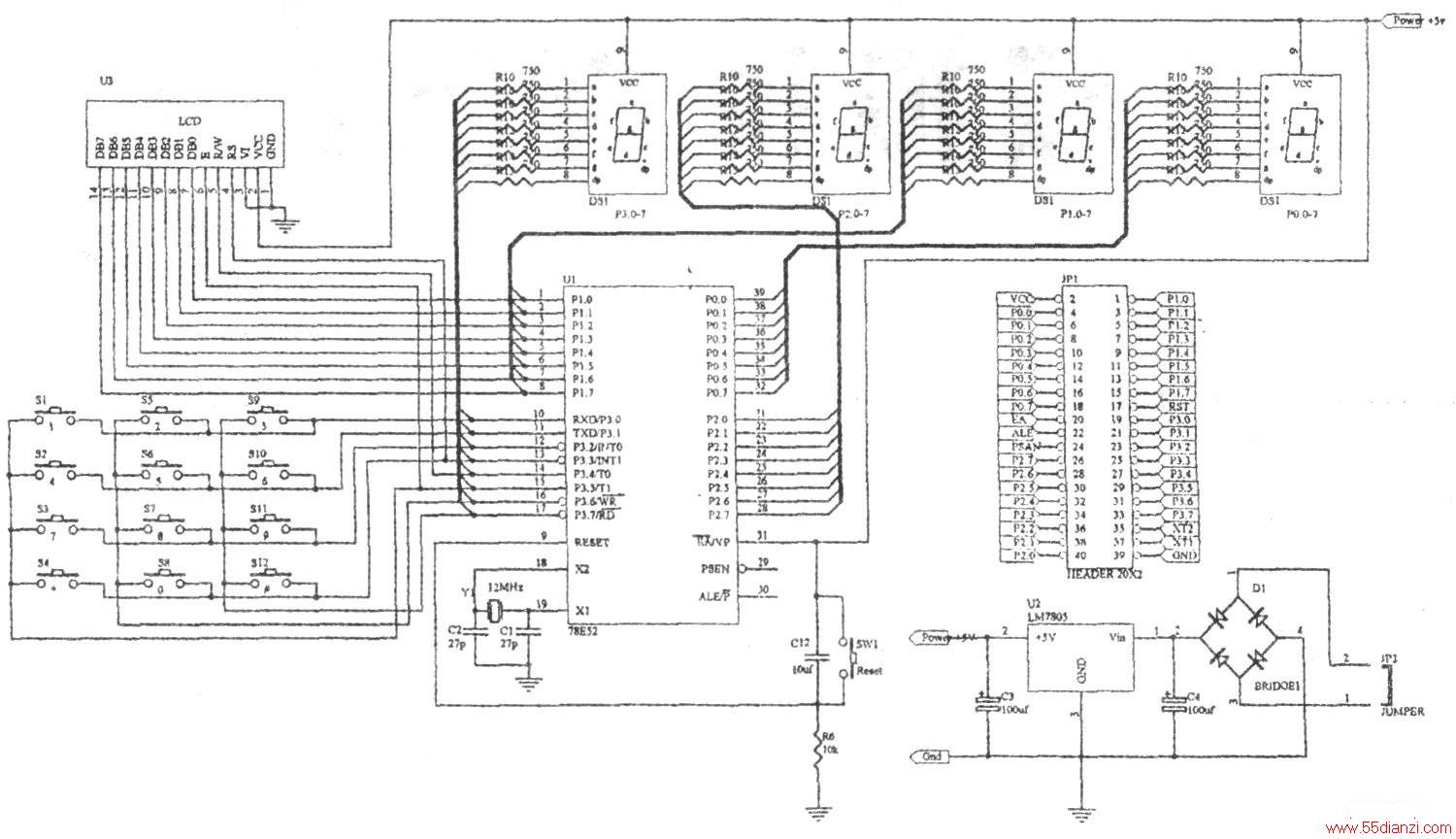

下图为LED数码管输出试验板电路。
