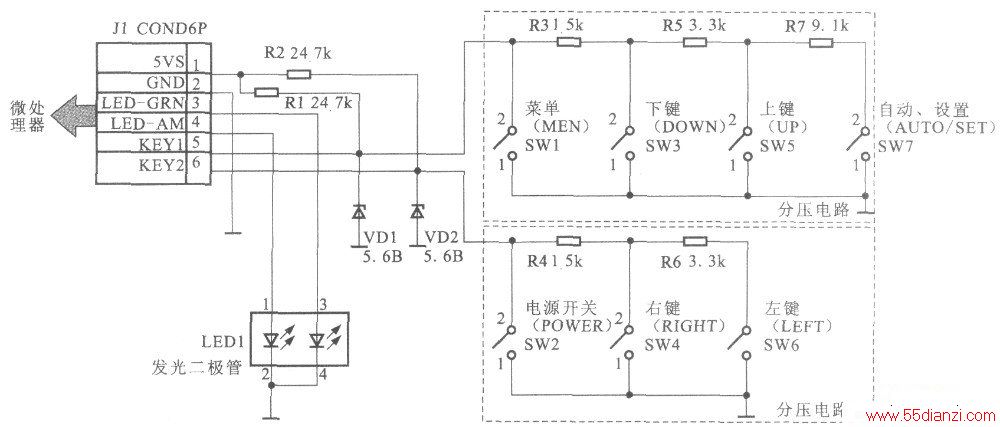

下图为液晶显示器操作显示电路板工作原理图。此电路采用分压式电路结构。操作显示电路板通过连接插件Jl与主控电路板相连，将人工操作指令经接口电路送入主控电路板的微处理器中。插件J1的①脚由电源电路为两组键控电路提供正常工作电压。当按下液晶显示器电源开关时，微处理器接收操作显示电路板发送的打开显示器指令后，发光二极管LED1绿色指示灯亮；当关闭电源开关时，再按一下电源开关，显示器关机，发光二极管LED1红色指示灯亮。
