集成稳压器又称集成稳压电源，电路形式大多采用串联稳压方式。集成稳压器与分立元件稳压器相比具有外接元件少、使用方便、性能稳定、价格低廉等优点，因而得到了广泛应用。集成稳压器按引出线端子多少和使用情况大致可分为三端固定式、三端可调式、多端可调式及单片开关式等几种。常见集成稳压器外形如图1所示。

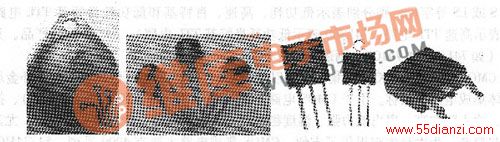

图1 常见集成稳压器外形
1 分类
1.1 三端固定集成稳压器
三端固定集成稳压器是一种串联调整式稳压器。它将全部电路集成在单块硅片上，整个集成稳压器只有输入、输出和接地3个引出端，使用非常方便。其典型产品有78××正电压输出系列和79××负电压输出系列。三端固定集成稳压器引脚功能如图2所示，图2（a）为78××系列正电压输出，图2（b）为79××系列负电压输出。

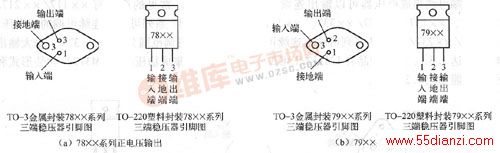

图2 三端固定集成稳压器引脚功能
78××／19××系列中的型号××表示集成稳压器的输出电压的数值，以伏（Ⅴ）为单位。两种系列稳压器输出的固定电压有5V、6V、7V、8V、9V、10V、12V、15V、18V、24V等。型号中间的字母通常表示输出电流大小，以78（或79）后面加字母来区分，L表示0.IA，M表示0.5A，无字母表示1.5A。如78 L05表示＋5V、0.IA。后缀英文字母表示输出电压容差与封装形式等。
三端固定集成稳压器分类如表1所示。

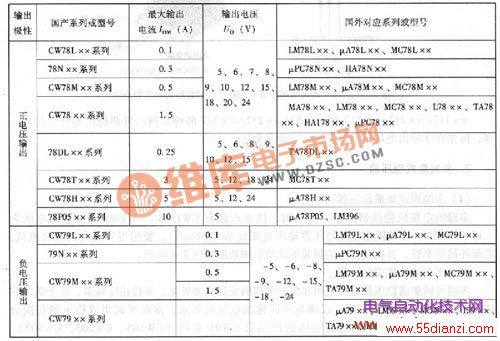

表1 三端固定集成稳压器分类
1.2 三端可调集成稳压器
三端可调集成稳压器可以输出连续可调的直流电压。常见的产品有××117／××217／××317、××137／××237／××337.××117／××217／××317系列可输出连续可调的正电压；××137／××237／××337系列可输出连续可调的负电压。可调范围为1.25～37V，最大输出电流可达1.5A。典型产品有LM317／LM337等。三端可调集成稳压器（LM317）封装形式和引脚功能如图3所示。

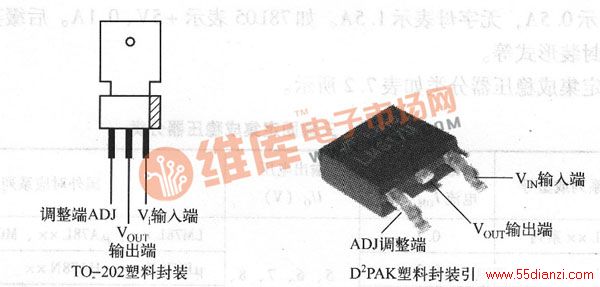

图3 三端可调集成稳压器（LM317）封装形式和引脚功能
××117／××217／××317和；××137／××237／××337两种系列的可调稳压器外形封装一样，区别在于输出电压一个是正压，一个是负压。
1.3 多端集成稳压器
（1）多端固定集成稳压器
多端固定集成稳压器分正、负输出，代表产品有CW1568、CW1468等，输出电压为－15～＋15V。多端固定集成稳压器输出电流较小（10OmA），要想得到较大的输出电流，必须外接功率管。其代表产品的封装形式与引脚功能如图4所示。

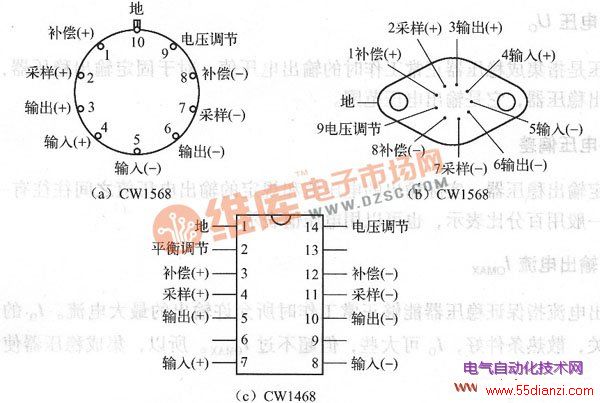

图4 多端固定正、负集成稳压器的封装形式与引脚功能
（2）多端可调集成稳压器
多端可调集成稳压器取样电阻和保护电路的元件需要外接，外接端比较多，便于适应不同的用法。其输出电压可调，以满足不同输出电压的要求。多端可调集成稳压器有输出正电压和负电压两种。输出正电压的产品有CW05系列（CW105、CW205、CW305）、CW723、CW1569、CW3085等，CW105的输出电压为＋4.5～＋40V；输出负电压的产品有CW04系列（CW104、CW204、CW304）、CW1563等，CW104的输出电压为－0.015～－40Ⅴ。

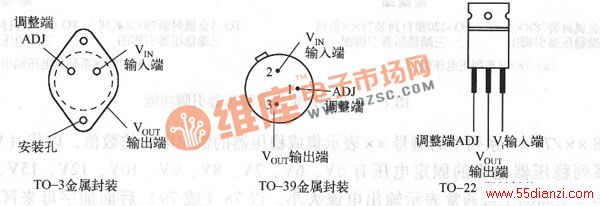

多端可调集成稳压器的封装形式与引脚功能如图5所示。
