集成音频功率放大器

　　集成音频功率放大器简称集成功放。集成功放的作用是将前级电路送来的微弱电信号进行功率放大，产生足够大的电流推动扬声器完成电声转换。集成功放由于外围电路简单、调试方便，所以被广泛应用在各类音频功率放大电路中。常见集成音频功率放大器的外形结构如图所示。

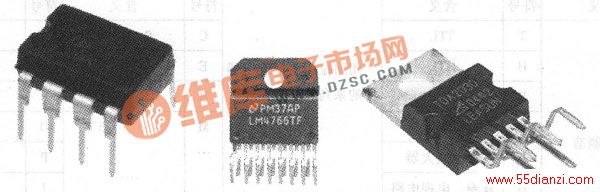

图 常见集成音频功率放大器的外形结构

　　常用的集成功放有LM386、TDA2030、LM1875、LM3886等型号。集成功放输出功率从几百毫瓦（mW）到几百瓦（W），根据输出功率的大小可以分为小、中、大功率放大器；根据功放管的工作状态又可分为甲类（A类）、乙类（B类）、甲乙类（AB类）、丙类（C类）和丁类（D类）。甲类功率放大器失真小，但效率低，约为50％，功率损耗大，一般应用在家庭的高档机中。乙类功率放大器效率较高，约为78％，但缺点是容易产生交越失真。甲乙类放大器，兼有甲类放大器音质好和乙类放大器效率高的优点，被广泛应用于家庭、专业、汽车音响系统中。丙类功率放大器较少，因为它是一种失真非常高的功放，只适合在通信用途上使用。丁类音频功率放大器又称数码功放，优点是效率最高，供电器可以缩小，几乎不产生热量，因此无须大型散热器，机身体积与质量显着减少，理论上失真低、线性佳，但这种功放工作复杂，售价也不便宜。
