图 8-15 间接直流变流电路的结构
Ø 采用这种结构的变换原因：
² 输出端与输入端需要隔离。
² 某些应用中需要相互隔离的多路输出。
² 输出电压与输入电压的比例远小于1或远大于1。
² 交流环节采用较高的工作频率，可以减小变压器和滤波电感、滤波电容的体积和重量。工作频率高于20kHz这一人耳的听觉极限，可避免变压器和电感产生噪音。
Ø 逆变电路通常使用全控型器件，整流电路中通常采用快恢复二极管、肖特基二极管或MOSFET构成的同步整流电路（Synchronous Rectifier）。
Ø 间接直流变流电路分为单端(Single End)和双端(Double End)电路两大类。
² 单端电路：变压器中流过的是直流脉动电流，如正激电路和反激电路。
² 双端电路：变压器中的电流为正负对称的交流电流。如半桥、全桥和推挽电路。
8.2.1 正激电路
Ø 电路的工作过程：
² 开关S开通后，变压器绕组N1两端的电压为上正下负，与其耦合的N2绕组两端的电压也是上正下负。因此VD1处于通态，VD2为断态，电感L的电流逐渐增长；
² S关断后，电感L通过VD2续流，VD1关断。S关断后变压器的激磁电流经N3绕组和VD3流回电源，所以S关断后承受的电压为
。
Ø变压器的磁心复位：开关S开通后，变压器的激磁电流由零开始，随着时间的增加而线性的增长，直到S关断。为防止变压器的激磁电感饱和，必须设法使激磁电流在S关断后到下一次再开通的一段时间内降回零，这一过程称为变压器的磁心复位。

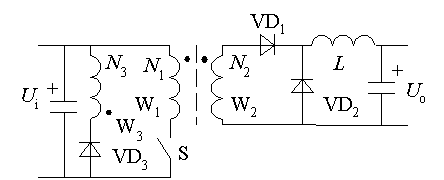

图 8-16 正激电路的原理图

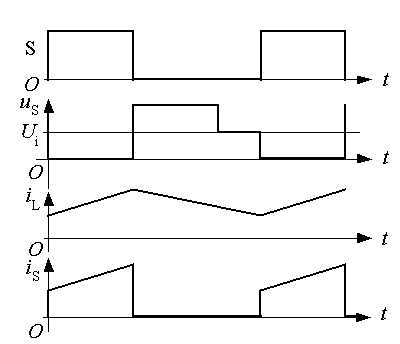

图 8-17 正激电路的理想化波形
Ø 变压器的磁心复位时间为：
