软开关电路的分类
点击数：7800 次 录入时间：03-04 11:53:18 整理：http://www.55dianzi.com 电子技术
Ø 根据开关元件开通和关断时电压电流状态，分为零电压电路和零电流电路两大类。
Ø 根据软开关技术发展的历程可以将软开关电路分成准谐振电路、零开关PWM电路和零转换PWM电路。
Ø 每一种软开关电路都可以用于降压型、升压型等不同电路，可以从基本开关单元导出具体电路。

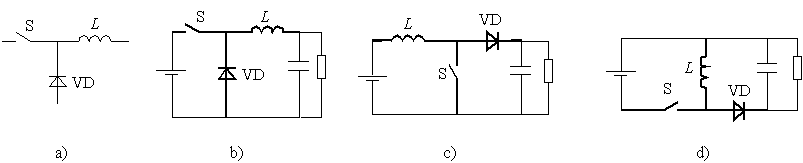

图 7-3 基本开关单元的概念
a）基本开关单元 b）降压斩波器中的基本开关单元
c）升压斩波器中的基本开关单元 d）升降压斩波器中的基本开关单元
1．准谐振电路
Ø 准谐振电路中电压或电流的波形为正弦半波，因此称之为准谐振。
Ø 为最早出现的软开关电路，可以分为：
² 零电压开关准谐振电路
（Zero-Voltage-Switching Quasi-Resonant Converter—ZVS QRC）；
² 零电流开关准谐振电路
（Zero-Current-Switching Quasi-Resonant Converter—ZCS QRC）；
² 零电压开关多谐振电路
（Zero-Voltage-Switching Multi-Resonant Converter—ZVS MRC）；
² 用于逆变器的谐振直流环节
（Resonant DC Link）。

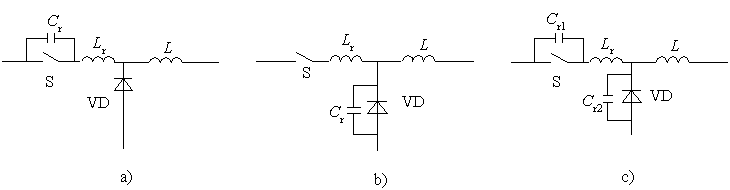

图 7-4 准谐振电路的基本开关单元
a）零电压开关准谐振电路的基本开关单元 b）零电流开关准谐振电路的基本开关单元
c）零电压开关多谐振电路的基本开关单元
Ø 特点：
² 谐振电压峰值很高，要求器件耐压必须提高；[1] [2] [3] 下一页
