PWM整流电路及其控制方法
点击数：7915 次 录入时间：03-04 11:47:25 整理：http://www.55dianzi.com 电子技术
Ø 实用的整流电路几乎都是晶闸管整流或二极管整流
Ø 晶闸管相控整流电路：输入电流滞后于电压，且谐波分量大，因此功率因数很低
Ø 二极管整流电路：虽位移因数接近1，但输入电流谐波很大，所以功率因数也很低
Ø 把逆变电路中的SPWM控制技术用于整流电路，就形成了PWM整流电路
可使其输入电流非常接近正弦波，且和输入电压同相位，功率因数近似为1，也称单位功率因数变流器，或高功率因数整流器
6.4.1 PWM整流电路的工作原理
PWM整流电路也可分为电压型和电流型两大类，目前电压型的较多
1．单相PWM整流电路
图6-28a和b分别为单相半桥和全桥PWM整流电路
半桥电路直流侧电容必须由两个电容串联，其中点和交流电源连接
全桥电路直流侧电容只要一个就可以
交流侧电感Ls包括外接电抗器的电感和交流电源内部电感，是电路正常工作所必须的

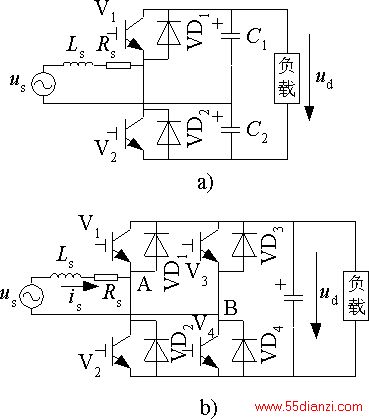

图6-28 单相PWM整流电路
a) 单相半桥电路 b) 单相全桥电路
Ø 单相全桥PWM整流电路的工作原理
正弦信号波和三角波相比较的方法对V1~V4进行SPWM控制，就可在交流输入端AB产生SPWM波uAB
uAB中含有和信号波同频率且幅值成比例的基波、和载波有关的高频谐波，不含低次谐波
由于Ls的滤波作用，谐波电压只使is产生很小的脉动
当信号波频率和电源频率相同时，is也为与电源频率相同的正弦波
us一定时，is幅值和相位仅由uAB中基波uABf的幅值及其与us的相位差决定
改变uABf的幅值和相位，可使is和us同相或反相，is比u[1] [2] [3] [4] 下一页
