² 输出电感电流不连续时，输出电压Uo将高于式（8-2）的计算值，并随负载减小而升高，在负载为零的极限情况下，
。

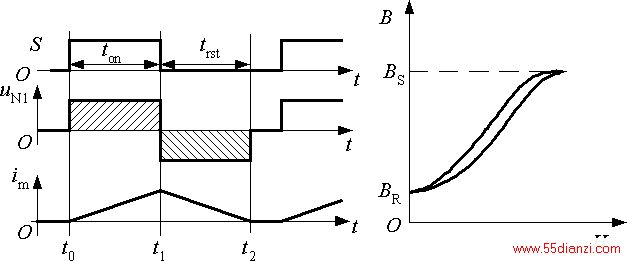

图 8-18 磁心复位过程
8.2.2 反激电路

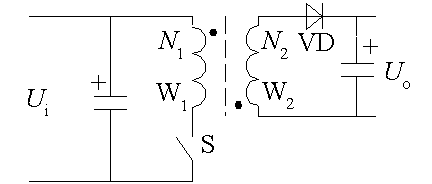

图 8-19 反激电路原理图

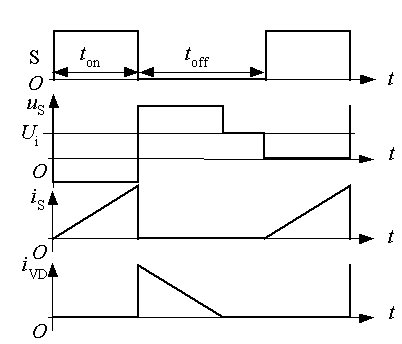

图 8-20 反激电路的理想化波形
Ø 反激电路中的变压器起着储能元件的作用，可以看作是一对相互耦合的电感。
Ø 工作过程：
² S开通后，VD处于断态，N1绕组的电流线性增长，电感储能增加；
² S关断后，N1绕组的电流被切断，变压器中的磁场能量通过N2绕组和VD向输出端释放。S关断后的电压为：
Ø 反激电路的工作模式：
² 电流连续模式：当S开通时，N2绕组中的电流尚未下降到零。
ø 输出电压关系：
(8-3)
² 电流断续模式：S开通前，N2绕组中的电流已经下降到零。
ø 输出电压高于式（8-3）的计算值，并随负载减小而升高，在负载为零的极限情况下，
，因此反激电路不应工作于负载开路状态。
