触发器的电路结构与动作特点

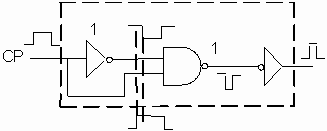

下图是一个脉冲边沿检测器。由于非门的延迟作用，到达与非门

输入端的两个脉冲信号有几纳秒的时间差，与非门输出一个几纳秒宽的负脉冲，经反相后变成一个几纳秒宽的正脉冲。

维持阻塞触发器也是一种边沿触发器【图4.2.16】。我们通过一个动画来分析它的工作原理。

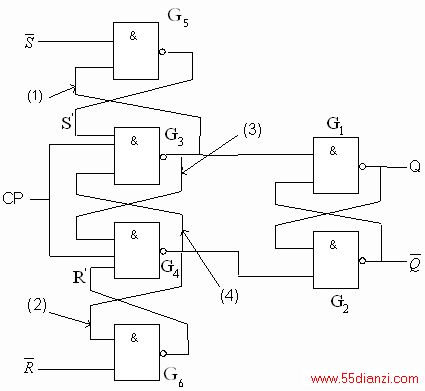

图4.2.16 维持阻塞结构的RS触发器

我们通过一个动画来分析它的工作原理

维持阻塞是一种电路结构，除了维持阻塞RS触发器外，还有维持阻塞D触发器【图4.2.17】和维持阻塞JK触发器【图4.3.5】。

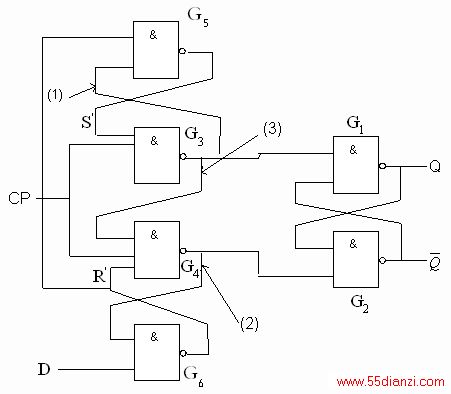

图4.2.17 维持阻塞结构的D触发器

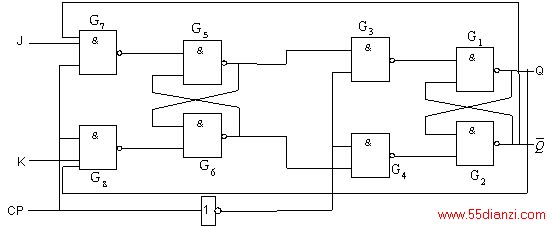

图4.3.5 维持阻塞结构JK触发器（74LS109）的电路图

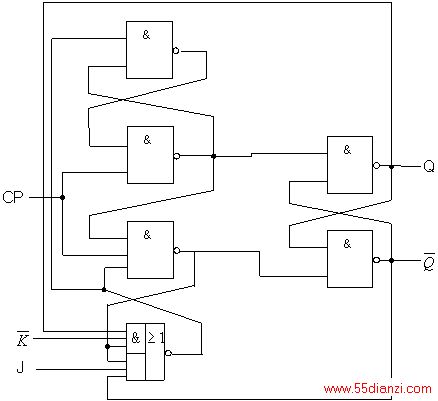

RS触发器的输入信号不能同时为有效电平，这是RS触发器的约束条件。然而，在实际应用中，我们需要这样一种触发器，它有两个数据输入端，并且这两个数据输入端的所有四种输入电平组合都是有意义的。这种触发器就是JK触发器。它是RS触发器演化而成的【图4.2.10】，其特点是当J=0，K=0时，触发器的状态保持不变；当J=1，K=0时，触发器置位；当J=0，K=1时，触发器复位；当J=1，K=1时，触发器的状态翻转：次态和初态相反。
