触发器的电路结构与动作特点

触发器的电路结构与动作特点

点击数:7773 次   录入时间:03-04 11:37:43   整理:http://www.55dianzi.com   电子技术



么我们有S(--) =0,R(--)=0,Q=1, Q(--)=1,问题就发生了。问题发生后,我们可就三种简单的情况进行分析。若P2比P1先消失,我们有 S(--)=0,R(--)=1,Q=1, Q(--)=0。在这种情况下,锁存器的状态为“1”;若P1比P2先消失,我们将有 S(--)=1,R(--)=0,Q=1, Q(--)=0,在这种情况下,锁存器的状态为“0”;还有一种情况是P2与P1同时消失,我们将有 S(--)=1,R(--)=1,

因为此前Q=1, Q(--)=1,所以每个与非的输入都是全“1”,由于这两个与非门的传输延迟时间不同,因此工作速度稍快一些的与非门输出率先为“0”,这将使另一个与非门的输出保持为“1”。由于干扰脉冲的出现和消失是随机的,我们无法预知P2与P1哪个先消失。由于器件参数的离散性,我们也无法预知那个与非门的传输时间较短。所以,锁存器的状态将是不定的。

RS锁存器的用途之一是构成“防抖动电路”。我们知道,数据通常经过机械开关输入数字系统。机械开关动作时,触点将会抖动。抖动是指开关的两个触点要经历一个常达数毫秒的接通、断开,再接通、再断开,循环往复,直至最后接通的过程。数毫秒的振荡在数字系统中是不可接受的。假如开关接通表示“1”,断开表示“0”,我们将开关接通是期望输入一个“1”,结果却输入拉一连串的“1”和“0”。

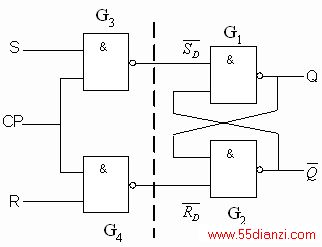

锁存器或触发器易受干扰的影响。例如,RS锁存器的初态为0,如果在 S(--) 端出现一个干扰脉冲,锁存器的状态将变成“1”。选通脉冲锁存器【图4.2.4(a)】就有一定的抗干扰能力。
