时序电路的基本概念

1 基本结构及特点

Z=F₁(X^.Qⁿ) 输入方程

Y=F₂(X^.Qⁿ) 驱动方程

Qⁿ⁺¹ =F₃(Y^.Qⁿ) 状态方程

特点：

1. 组合电路+存储电路

2. 有反馈且与时间t有关系

2 时序电路的分类：

同步：CP同时加入各触发器

异步：各触发器所用的CP不同

3 时序电路的描述方法

1．逻辑方程：由图可写出Z、Y，再将Y代入触发器的标准状态方程，可得次态方程。

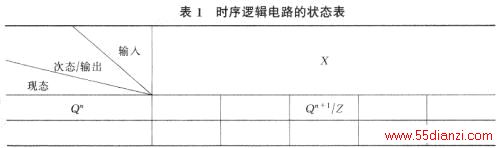

2．状态表（见表6.1.1读法应准确）

3．状态图（与状态表的区别：“/”两侧值的函义不同）

4．时序图：由状态图可转换
