矩形波发生器

实验内容：

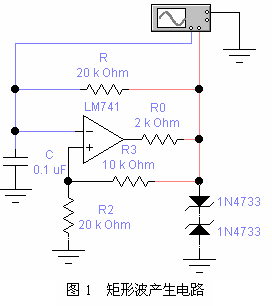

1. 矩形波发生电路

矩形波频率： f = 1 2 R C ln ⁡ ( 1 + 2 R 2 R 3 )

 （1）观察输出波形

输出波形为矩形波。

（2）改变R或C观察输出波形的变化

R或C增大时，矩形波频率减小；R或C减小时，矩形波频率增大。

仿真实验演示

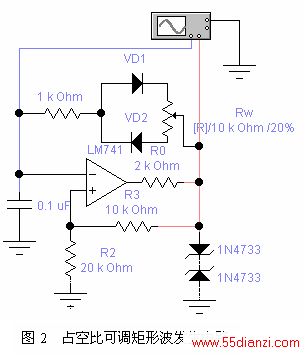

2.占空比可调矩形波发生电路

 改变可变电阻R_w的位置，观察矩形波的变化。
