具有可变脉宽的矩形波发生器电路图

具有可变脉宽的矩形波发生器电路图

点击数:7957 次   录入时间:03-04 11:38:45   整理:http://www.55dianzi.com   电子电路图

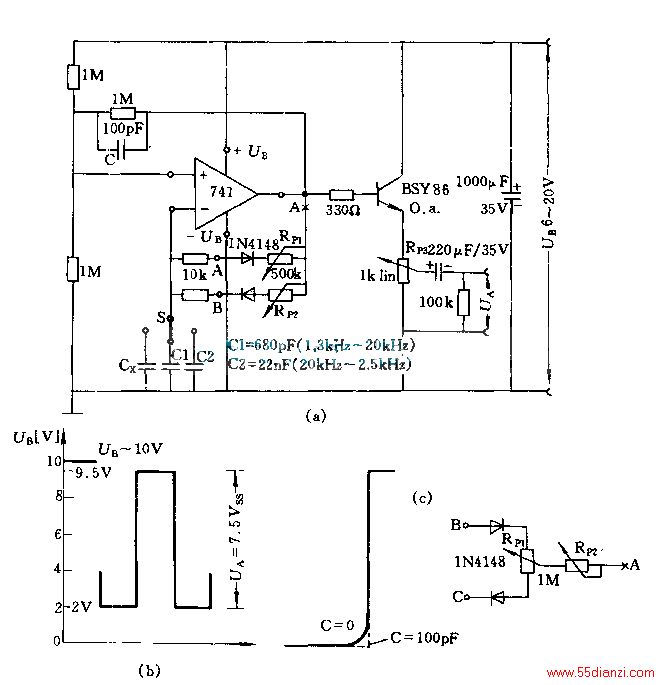

在电路中利用转换开关S可以改变输出脉冲的频率范围(20HZ~20KHZ)。电位器RPl、rp2不仅用于改变频率,也可用于改变脉宽。如果RP1和RP2同时改变,则仅改变频率,脉宽近似保持不变。如果仅改变一个电位器,则可形成不对称的正或负的矩形波信号。图(b)示出一个典型波形。如果图(a)中A、B、C中间的电路用图(c)电路代替,则用RP1可以改变占空比,用RP2改变频率。这里RP1选择大于1MΩ,RP2选择1MΩ,则在低频下能得到正和负的尖脉输出。
