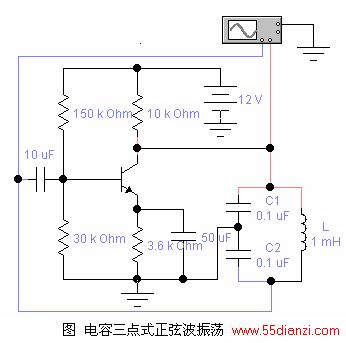

实验内容:
1.观察起振过程
用示波器观察起振过程。
2.测量振荡频率f0
f 0 = 1 2 π L C 1 C 2 C 1 + C 2
测量输出波形的周期T≈44.64μs,计算频率 f 0 = 1 T
测量值:f0≈22.42kHz
计算值:f0=22.52kHz
