电容三点式正弦波振荡器电路分析

　　(1)直流电路分析。直流工作电压+V经Rl给VT1集电极加上直流工作电压，R3、R4分压后给VT1建立基极偏置电压，R2是VT1发射极电阻。
　　
　　(2)正反馈分析。假设某瞬间振荡管VT1基极上振荡信号极性为“+”（使振荡管基极电流增大），则VT1集电极为“-”，经C1旁路到地端为“-”，这一极性为“-”的反馈信号电压经C2和C3分压后加到VT1发射极（或认为反馈信号从C2加到VT1发射极），其反馈信号极性仍为“-”。由于发射极电压为“-”使VT1基极电流更大，这是正反馈过程。
　　
　　C2、C3的容量相对大小可以决定正反馈的强弱，以满足振荡的幅度条件。在一些振荡频率较高的电路中，将C3省掉，而以VT1基极和发射极之间的发射结结电容来代替C3，在分析时要注意这一点。
　　
　　(3)振荡原理及选频电路分析。这里主要强调一下选频电路的工作原理。选频电路由C4、C3、C2串联之后与C5并联，再与Ll并联构成LC并联谐振选频电路。
　　
　　选频原理可以这么理解：这一LC并联谐振电路接在振荡器输出端与地之间，设该电路的谐振频率为fo，在谐振时该电路阻抗最大，对输出信号分流衰减很小，而当该电路失谐时此电路阻抗很小，对地分流衰减严重，使VT1基极上的信号很小，这样只有频率为f0的信号在VT1基极上的幅度为最大，VT1的放大量最大，达到选频的目的。
　　
　　(4)电容C4作用。在典型的电容三点式振荡器中，C4容量取得较大，若C4远大于C2、C3的容量，那么C2、C3、C4的串联后总容量主要取决于C2、C3，C4对谐振频率影响很小，这样的电路称之为考毕茨电路。在电容三点式振荡器中，由于C2，C3容量较小，VT1的极间电容会影响振荡频率，造成振荡频率不稳定，为此将C4的容量取值较小。C4在决定振荡频率上的影响将占重要位置，可以克服三极管极间电容的影响，使振荡频率比较稳定。这种C4取值较小的电路是考毕茨电路的变形电路，称之为“锡拉”电路。
　　

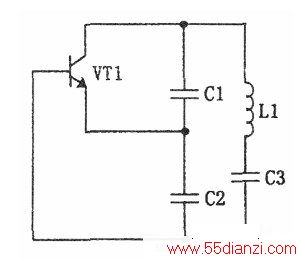

　　(5)另一种电容三点式振荡器变形电路如下图所示，这是“克拉泼”振荡器原理图。这一电路的工作原理同前面基本一样，只是将克服振荡管参数变化而影响振荡频率稳定的小电容C3与Ll相串联，这样C3的容量大小对振荡频率起重要影响，减小了振荡管极间电容对振荡频率的影响。
