基于台达机电产品的锡膏印刷机

摘  要：介绍基于台达PLC系统集成架构的SMT印刷机自动化系统。对于锡膏印刷机典型工艺流程给出自动化系统分析。PLC自动化系统设计概要讨论具有通用参考价值。 关键词：SMT  印刷 PLC  1 引言 上海某精密工业有限公司是电子生产设备制造商。该公司具有较高的综合开发能力和完善的质量保证体系，曾获得多级科研成果奖和发明专利。德佳精密产品畅销全国各地及东南亚、中东地区，深受客户好评。主要产品有：SMT（表面安装印刷电路板）印刷机、自动送板机、自动收板机等电子行业主体设备。本文重点介绍的表面安装印刷电路板锡膏印刷机是其中的核心装备。 2 SMT印刷机自动化系统 在SMT工艺制造过程中，锡膏印刷工艺是非常关键的一环，它的品质将直接影响于是后段工序的品质，要保证整个SMT工艺的品质，首先必须保证印刷工艺品质。统计表明，PCB（印刷电路板）不能通过测试而须返工的60%原因是由于锡膏印刷质量差而造成的。因此锡膏印刷机在电子生产流水线上重要的一环。 2.1 自动化系统设计

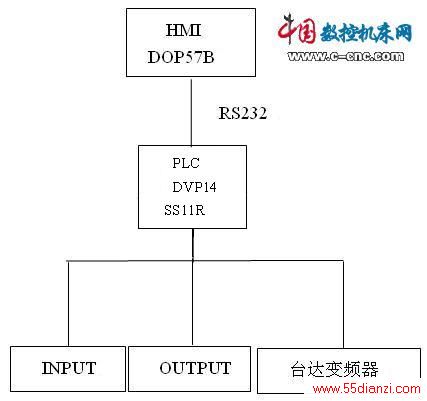

电控系统基于台达PLC自动化系统集成。触摸屏人机界面在PLC驱动下实现全自动控制，具有操作简单、学习方便的特点。PCB传动与输送机构采用精密稳定的进口电机，多种运行模式选择设定简单。基于台达PLC自动化平台的SMT印刷机系统架构如图1所示。DVP-14SS11R是台达薄型輕巧的单元型PLC，提供最簡易且基礎使用的順序控制功能。DOP-A57BSTD是台达5.7吋8灰阶触摸屏人机界面。VFD004M21A是台达M系列低噪音变频器，体积小价格低，适用于一般要求应用环境。



图1 SMT印刷机自动化系统架构

2.2 自动化印刷功能

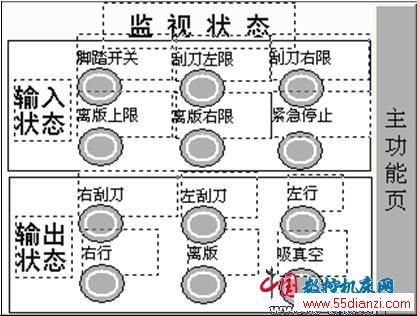

（1）设备操作界面由触摸屏提供。分为全自动、半自动、手动选择3种运行模式，且在此3种模式下各有LCD、SMT子模式选择。在SMT模式下还有单向、双向模式选择，LCD模式下有停左、停右模式选择，且各自动作都是不同的，用户可以根据自己的需要灵活选择，触摸屏典型操作显示画面案例如图2所示。

（a ）

（b）

图2 典型工艺画面
