基于台达运动控制型PLC的数控高速护角机

摘  要：在介绍运动控制PLC电子凸轮功能的基础上，讨论护角机的高速追剪运动控制技术。给出台达DVP-20PM00D型PLC的电子凸轮软件设定图。最后指出基于电子凸轮技术的高速追剪运动控制扩展应用工程方向。 关键词：护角  运动控制  电子凸轮  1 引言

纸护角用于包装纸箱的边角加固，参见图1所示。纸护角由纱管纸和牛卡纸经成套护角机定型压制而成，两端面光滑平整、无明显的毛刺，且相互垂直。纸护角广泛应用于电子电器、高科技产品、家倶等产品的包装和运输。纸护角又称纸槽钢、纸包角、护角板、护角条、纸角铁、纸角条、护角纸板、边缘板、角纸、纸角钢。纸护角可与缠绕膜、打包带、纸免熏蒸托盘等配套使用，实现中重型全纸质自然降解环保包装。纸护角包装操作简易方便，抗压堆垛承重坚固，是国际物流业的先进包装技术。

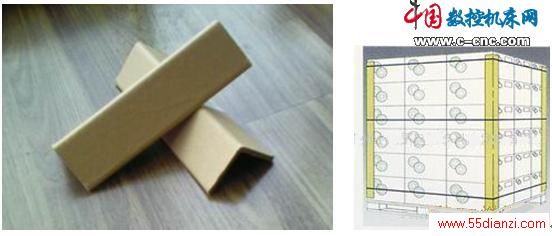

图1 纸护角

上海某包装机械设备制造商客户的数控高速护角机用于高速定长切割各种长度的护角材料。纸护角切割方式与飞剪方式不同，属于追剪控制。伺服电机往返运动，在同步区和送料速度一致，完成剪切，迅速反向返回。该客户设备原采用普通PLC控制，无法稳定实现追剪定长切割控制生产需求，主要问题在于高速运行时同步精度差。基于设备需求，台达提供了DVP-20PM00D运动控制型PLC的电子凸轮解决方案，经过实际应用，完全达到客户预期要求。 2 台达DVP-20PM00D解决方案

高速数控护角机由机架、测量机构、切刀机构、皮带传动和电控系统组成，如图2所示。



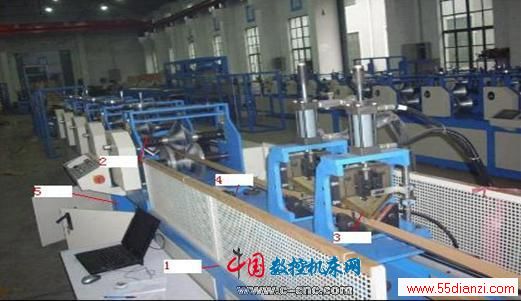

图2 数控高速护角机

2.1 运动控制PLC简介

台达DVP-20PM00D是一款具有运动控制专用功能的可编程控制器。DVP-20PM00D的最大特点是PLC主机直接提供电子凸轮功能，或者说DVP-20PM00D是内置电子凸轮功能的PLC,所以有些场所直接称呼DVP-20PM00D为台达20PM运动控制器，如图3所示。

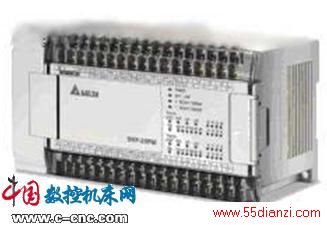

图3 台达运动控制器DVP-20PM00D
