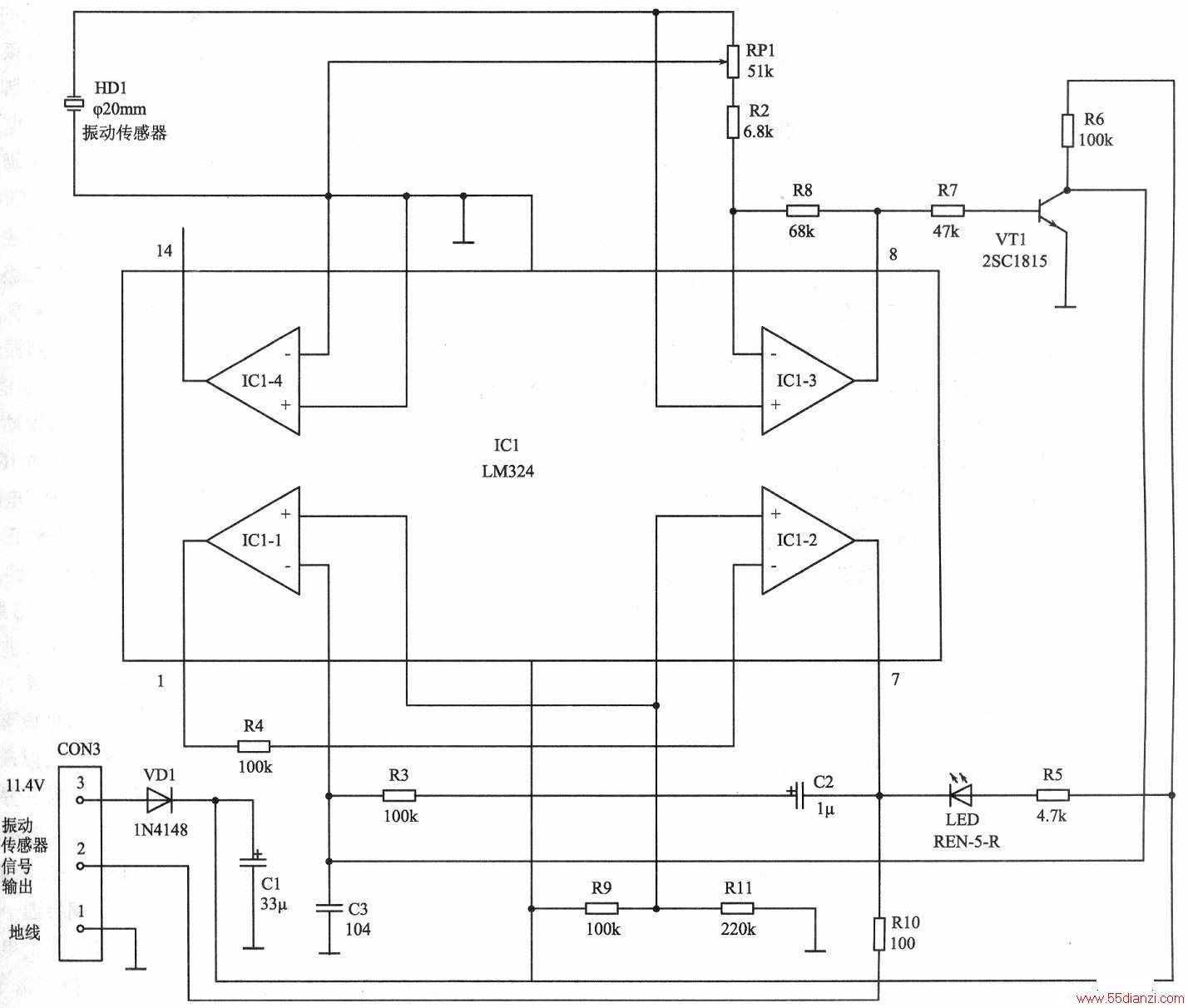

图3
振动检测传感器电路如图3所示，主要由IC1、HD1、VT1、LED等组成。其中：JC1的型号为LM324是一块四运算放大器，由于电路中仅使用了其中的三个运算放大器(IC1-1~IC1-3)，有一只运算放大器ICl-4未使用，故电路中将其两个信号输入端12与13脚连接在一起接在地线上，以防止引入干扰信号：HD1为振动传感器，是一只压电式振动工作方式，用于将机械振动的能量转变为电信号：VT1的型号为2SC1815，是一只NPN型晶体三极管，可以用3DG4或3DG6等晶体管直接进行代换：LED的型号为REN-5-R，是一只红色发光二极管，用于指示振动检测传感器电路的工作状态。
1．振动检测传感器电路的连接方式振动检测传感器电路作为一个独立的组件，单独安装在一块小印制电路板上，通过一只CON3插件与主机系统控制电路（即图2电路）相应型号的插件进行连接。
2．振动检测传感器电路组成振动检测传感器电路主要由以下几个单元电路组合而成。它们分别是：
(1)电源电路。该电路主要由VD1隔离二极管、滤波电容器C1构成。振动检测传感器电路的供电来自主机系统控制电路，经CON3插件的3脚得到的。该电压经VD1二极管、C1电容滤波后提供给有关电路作工作电源。
(2)前置放大器电路。该电路主要由IC1-3、RP1、R2、R8等组成。用于放大振动检测传感器HD1检测到的信号。RP1可调电阻用来调整ICl-3放大器的增益，进而达到调整振动检测传感器灵敏度的目的。
(3)电子开关电路。该电路主要由VT1晶体管、R7与R6电阻构成，用于控制后级比较器的工作状态。
(4)电压比较器。电压比较器有两极，分别由IC1-1与IC1-2两只运算放大器构成。这两极电压比较器的基准电压是由R9与R11电阻将VD1输出的电压经分压后得到的，该电压分别加到IC1-1与IC1-2的同相信号输入端3脚和5脚上。IC1-1的2脚比较电压来自VT1管的集电极，IC1-2的6脚比较电压来自IC1-1的1脚输出的信号。
3．振动检测传感器未检测到振动信号当振动检测传感器未检测到振动信号时，由于IC1-3的10脚无信号输入，故而使VT1管处于截止状态。此时，VT1管的集电极为高电平．从而使IC1-1的反相端2脚上的电压高于同相端3脚上的基准电压，其输出端1脚输出低电平，该信号经R4电阻加到IC1-2的反相端6脚，由于IC1-2的同相端5脚上的基准电压为高电平，高于反相端6脚，故其7脚输出高电平，该信号通过R10电阻→CON3插件的2脚去主机系统控制电路，使主机系统控制电路（见图2）中的VD6二极管反偏截止，对系统控制电路不产生影响。

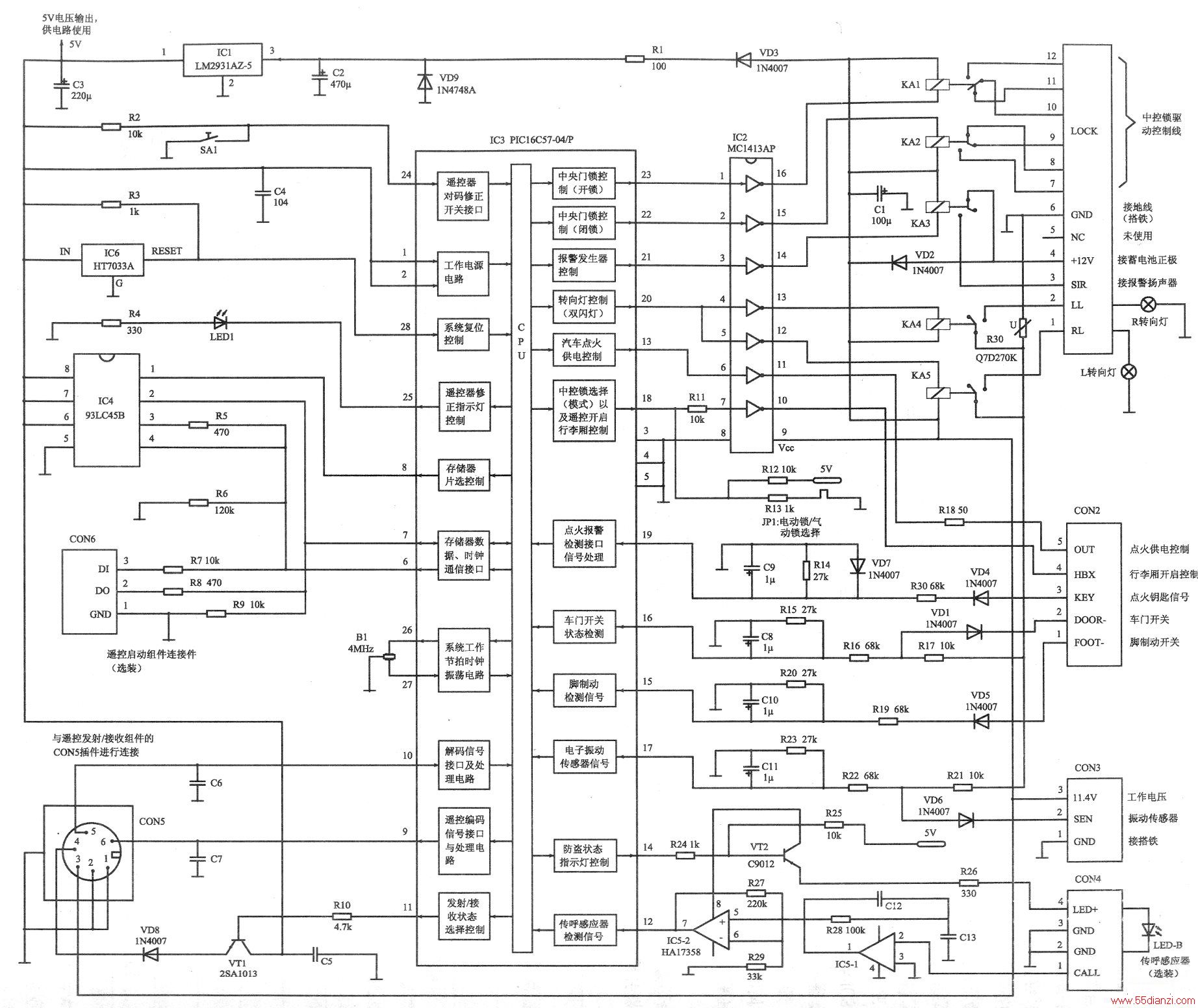

图2
4．振动检测传感器检测到振动信号当振动检测传感器检测到振动信号时，HD1传感器将检测到的机械振动的能量转换为电信号后加到IC1-3的10脚，该信号经IC1-3放大后通过R7电阻加到VT1管的基极。该交流信号的正半周使VT1导通，其集电极为低电平（约O.1V），故而使IC1-1的2脚电压低于3脚，其1脚输出由低电平翻转为高电平，进而又使IC1-2的6脚电压高于5脚，其7脚输出由高电平翻转为低电平。该低电平一方面使LED发光二极管导通发光，以示振动检测传感器有控制信号输出：另一方面又通过R10电阻一CON3插件的2脚去主机系统控制电路，使主机系统控制电路（见图2）中的VD6二极管正偏导通一系统控制电路中的IC3的17脚变为低电平，IC3经解析、处理后就会输出控制指令，驱动相关电路进行声光报警。
