前言：用ProtelPCB99SE绘制印刷电路板，无论是专业还是业余，它都称得上是一款非常理想和功能强大的EDA软件，一直在制板界享有盛誉。但Protel公司推出该软件的初衷和目的是为专业设计印刷电路板考虑的．最终是将设计的PCB文件提供给专业厂家生产印刷电路板服务的。我们将它用作业余条件下进行制板．有许多地方要根据我们的实际需要对原设计规则进行修改。因为Protel并没有为我们业余制板提供现成的方案。所以，业余条件下完全按照Protel提供的设计规则制作出的电路板，并不一定就是非常满意和实用的。业余条件下制板还有一些特殊的工艺制作技术问题有待解决，才能得到理想、真正实用的电路板。
一、关于选择单面板还是双面板问题
虽然Protel没有考虑安排单面板这种模式，但通过修改双层板布线板层设计规则，将顶层布线规则由水平方向为主修改为“不使用”，然后将底层布线规则由垂直方向为主修改为“任意方向”，就可以实现绘制单面板了。根据实际的经验，业余条件下绘制印刷电路板，无论是简单或较复杂电路，首先应该选择用单面板。因为单面板所有的元件都安插在顶层，所有的焊点都在底层，焊接方便，走线清楚，拆卸容易。如果电路简单可以用手工布线，当然也可以用自动布线，或两者相结合：如果电路比较复杂、元件多，自动布线有困难；而手工布线有时布线绕走路径又远，这时可以考虑采用“跳线”。所谓“跳线”，就是在底层放置两个焊盘并钻孔，在顶层用裸线将它们焊连，这样可以大大缩短底层某些布线和使顶层元件排列紧凑。彩色电视机底板就是一个非常典型的实例，尽管彩色电视机电路复杂、元件繁多，由于它采用了许多“跳线”，结果使彩色电视机众多元件布局合理、板框紧凑。又由于它用单面板，所以可以实现波峰机自动焊接、且给日后修理时拆卸和调换元件带来了极大方便。如果没有这些“跳线”，彩色电视机底板是不可能用单面板制成的。总之，业余条件下绘制印刷电路板，建议尽可能选择用单面板。但并非说业余条件下不能用双面板，只要下面讲述的“电镀导孔”问题解决后，业余条件下仍能绘制出非常理想的双面印刷电路板。
二关于修改元件封装形式的引脚焊盘问题

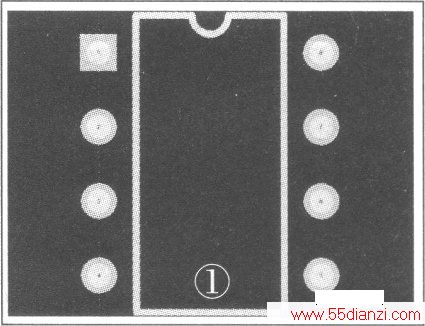

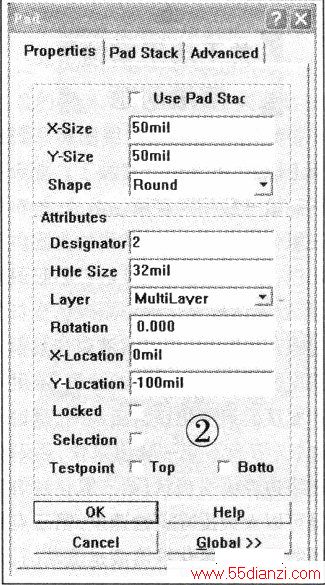

Protel 99 SE的PCB Footprints.Lib文件中大约集中了数十种类300多个元件封装形式，一般元件封装形式的引脚焊盘默认直径为50mil(注：1mil=l门000英寸，100mil=2.45mm)．而一般我们业余条件下用台钻打孔，选用直径0.8mm钻头最理想，相当于33mil，直径为50mil的引脚焊盘用直径为33mil的钻头打孔后，引脚焊盘周围余下的铜膜所剩无几，加之钻孔中心稍有偏差，往往会造成引脚焊盘铜膜破损等问题，影响了电路板质量。尤其象集成电路的封装形式DIP系列，引脚焊盘又多又密，每个引脚焊盘默认直径为50mil，上下引脚焊盘间距为100mil,如仅将引脚焊盘直径改为80mil，钻孔是方便了，但上下引脚焊盘间铜膜间隔仅有20mil,焊接时又很容易造成搭锡。解决的较好办法是将集成电路的封装形式DIP系列引脚焊盘设计成长椭圆形，下面就以修改8脚集成电路封装形式DIP8为例，说明修改过程。打开Protel中的Advpcb.ddb数据库中的PCBFootprints．lib文件窗口，调出8脚集成电路封装形式DIP8如图1所示（注：一般不直接修改PCBFootprints．lib文件中的DIP8，而是另创建和命名一个新的封装形式比如DIP8(新)，进行修改和保存起来）。双击DIP8(新)的其中一个引脚焊盘，将出现如图2所示对话框，将对话框中的×-Size栏改成llOmil，将Y-Size栏改成70mil,其它均用默认值，单击下方“OK”按钮；将所有引脚焊盘逐一修改后的集成电路DIP8（新）的引脚焊盘如图3所示。修改后的集成电路DIP8(新)的引脚焊盘，无论钻孔或焊接都方便多了。
除了集成电路之外，像经常用到的塑封晶体管封装形式T0-92A和T0-92B．原封装形式引脚焊盘默认直径和间隔都太小，钻孔和焊接都比较困难。T0-92A和T0-92B经修改前后的引脚焊盘对比如图4和图5所示。修改后封装形式看上去并不怎么规范，但它却很实用，钻孔和焊接都很方便。
当然各人可以根据自己的喜好样式修改，其它元件的封装形式修改方法相同，无论怎么修改目的就是钻孔和焊接都要方便。
三、关于“电镀导孔”问题

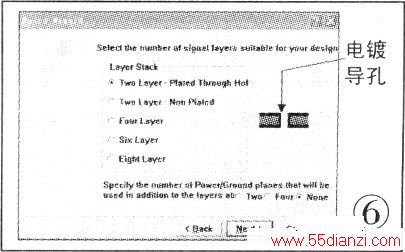

在Protel的板框设计向导中有一项设置对话框如图6所示。对话框默认单选项就是设置“电镀导孔双层板”，右侧为“电镀导孔”示意图，从图中我们可以看出，顶、底层铜膜是通过“电镀导孔”电镀内壁相连的，也就是我们常说的“过孔”。正是有了这些过孔，才实现了双面板整个电路顶、底层间铜膜走线的电气连接关系。这种“电镀导孔”的内壁是导电的，是专业制板厂家才能做出的，而我们业余条件下绘制双面电路板，虽能绘制出顶、底两层铜膜走线图，但无法做出内壁导电的过孔。那么，在焊接双面板元件时，有些元件可能要在顶层焊接才行，虽然焊接完成的双面电路板也能用，但并不理想。
下面就以一个具体的简单电路例子说明如何制做“电镀导孔”。

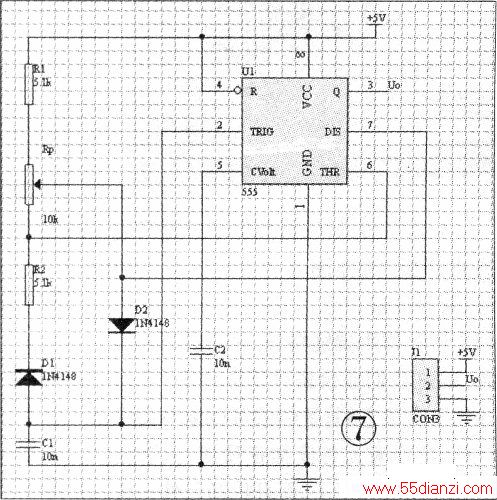

1、绘制的“占空比可调多谐振荡器”电原理图如图7所示。

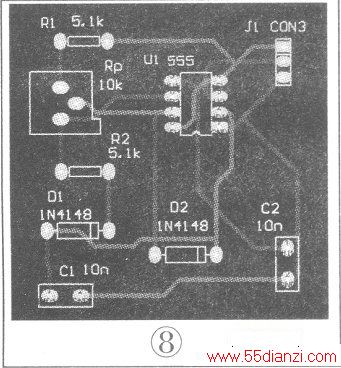

2、自动布线完成的双面板PCB图如图8所示，从图8中我们可以看到顶层有以水平方向走线为主的红色铜膜走线7条。

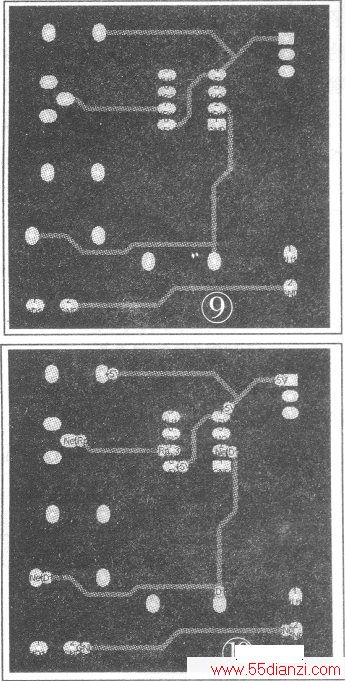

3、将PCB图设置成单层显示，顶层铜膜走线如图9所示，在每条铜膜走线与引脚焊盘连接处附近各放置一个过孔如图10所示，共放11个。

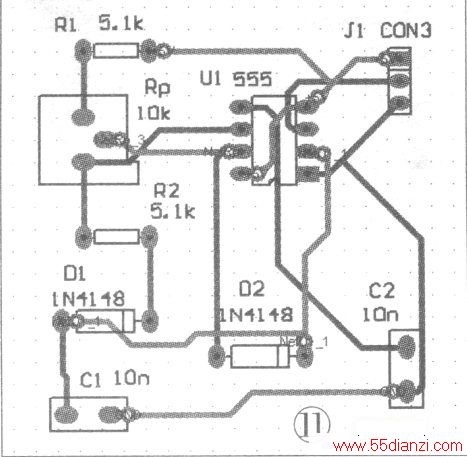

4、为了看清楚，将原自动布线完成的双面板PCB图8添加11个过孔后，背景改成白色，如图11所示，图中每个过孔都用裸线将顶、底两层焊接连通，就是我们业余条件下制作的“电镀导孔”，有了它们，我们就可以像单面板一样，将所有元件安插在顶层，只要在底层焊接就可以了，而且拆卸元件一样方便。经这样处理，我们业余条件下绘制的双面电路板才真正实用。
四、关于台钻和钻头问题

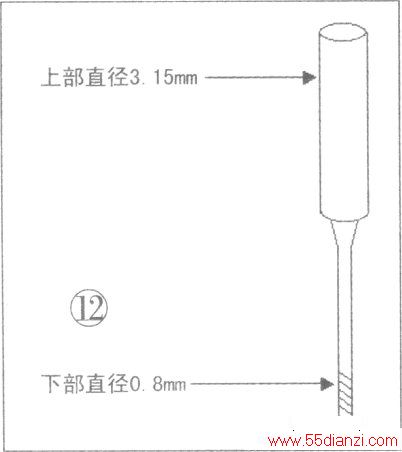

上面已经提及业余条件下用台钻打孔，选用直径0.8mm钻头最理想，有一种印刷电路板钻孑L厂专用的特种合金钻头最好，这种钻头上粗下细示意图如图12所示。它上面一段固定直径3.15mm．夹在台钻上能保证钻头中心度，且耐磨不易折，但价格较贵且不易买到。业余条件下常用的是普通麻花钻头，直径0.8mm钻头太细不易被钻夹夹紧，如将钻头垫包纸或布虽可使钻头夹紧，但又难保证钻头中心度。这里提供一种非常简单的解决方法，就可将普通麻花钻头改造成上粗下细的钻头。
现在文具店很容易买到一种“真彩”牌乐美中性笔芯（如有用完墨水的废弃笔芯更好），该笔芯头部金属笔尖直径约0.8mm左右，用尖嘴钳将其拔去后，正好可以将直径0,8mm的麻花钻头插入（如嫌钻头太长后边可折去一部分），由于原金属笔尖后面与墨水相交处有一段直径只有0.5mm左右的细通道，所以用力将直径0.8mm的麻花钻头插入后能比较牢固地结合地一起，改装后的直径0.8mm的麻花钻头解决了不易夹紧的缺陷，示意图如图13所示。
