分析二相CCD器件的工作原理

     二相CCD器件的工作原理

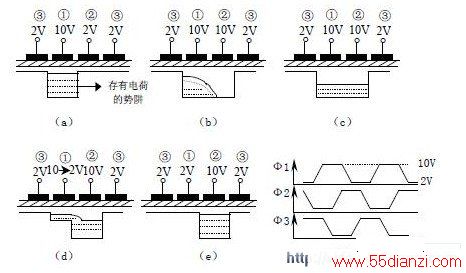

图1 二相CCD 中电荷的转移过程

（a）初始状态；(b)电荷由①电极向②电极转移；(c)电荷在①、②电极下均匀分布；

(d)电荷继续由①电极向②电极转移；(e)电荷完全转移到②电极；(f)三相交叠脉冲

　　对于二相器件而言，若每个电极都有非对称结构，那么可以实现电荷的定向移动。以图2.3 为例加以说明。这里采用两个不同的氧化厚度来实现表面势的非对称性。在金属电极上加同样的电压时，厚氧化层下面的表面势比薄氧化层下面的表面势低。因此在图2中所示的结构中每个电极的厚氧化层下面存在一个内建势垒，以防止存储在薄氧化层下面的电荷往反方向移动。对二相CCD，只要注意到由于存储电荷使表面势发生变化，并且其表面势必须始终低于势垒高度，那么我们很容易求出电荷存储容量。即：

Qsat=ACoxBH

　　式中 BH 为势垒高度(以伏为单位),A 为CCD 电极有效面积，Co x为单位氧化膜面积的电容量。在二相CCD 的一个电极上加很低的电压，而其相邻的电极上也加很低的电压时，这个电极就能保持电荷包。这正是二相CCD 所特有的性质，也正因为如此二相CCD 的两个时钟脉冲交叠还是不交叠都不会严重影响器件的性能。因而对时钟波形和时序关系的要求是很松的。这个优点是以器件结构复杂为代价而得到的。第三章介绍的N IR S 的阵列 检测系统 选用的 TCD1208AP 器件就是二相CCD 器件。

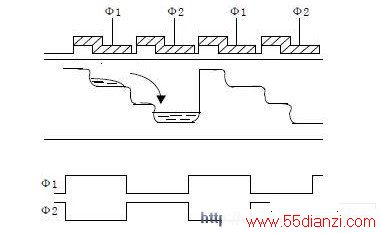

图 2两相CCD 结构和时钟波形
