正温度系数热敏电阻的结构

　　MZ型普通用正温度系数热敏电阻器又称为PTC热敏电阻器，它是由原料钛酸钡掺入锶、锆等稀土元素后制成。常用的M27系列热敏电阻，它是一个由直径约为1.5cm，厚约为0.5cm的圆片电阻体，在电阻体两面加紧着两个引出脚，在其外部用长方形阻燃黑外壳封装起来而构成。
　　
　　其特点是：在正常环境温度下其阻值较小仅有几至几十欧姆，当流过热敏电阻的电流超过额定值时，其阻值在几秒钟内迅速增大至数百欧姆至数千欧姆以上，用作彩色电视机自动消磁电路、电冰箱压缩机启动电路及过热保护、过流保护等电路中。
　　

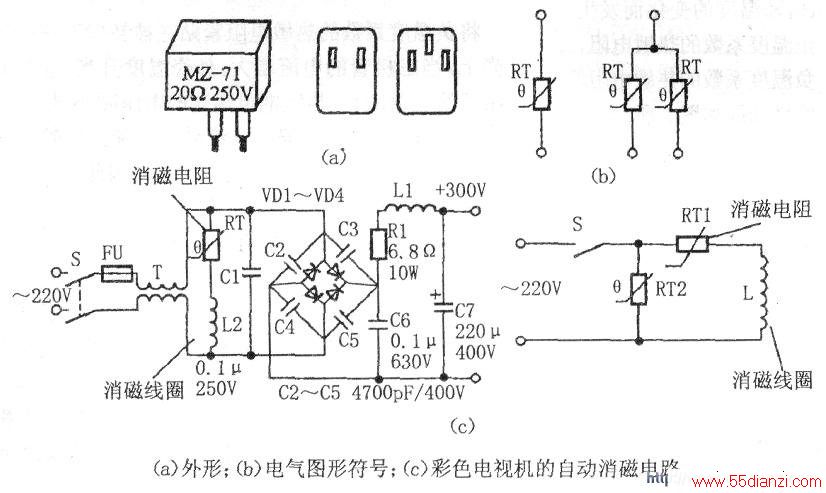

　　如下图所示。在电视机开机瞬间由于正温度系数热敏电阻阻值很小，因此流过热敏电阻和消磁线圈串联电路的电流很大，消磁线圈产生很大的磁场将荧光屏的剩磁抵消，同时，电流大使热敏电阻温度升高，阻值剧增，消磁线圈与电源相当于开路。
