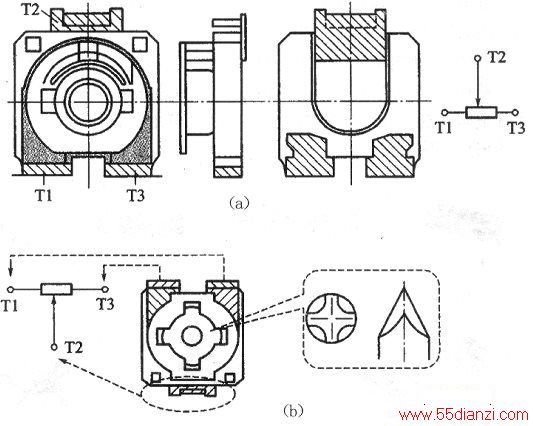

贴片电位器一般具有可以调节电阻值变化的槽口,由于槽口不是很大,故调节工具刀口一定要与电位器槽口匹配以及力矩要恰当,否则容易损坏贴片电位器。此外,维修时不要随意调节贴片电位器,以免扩大故障范围及复原困难。如果需要调节,最好作好调节开始位置标志,同时调节一般不要超过360。示意图如下图所示。
由图可知,该贴片电位器T1、T2为固定引出端,T3为滑动抽头。当利用匹配工具对该贴片电位器进行调节时,可根据所在电路需要缓慢调节滑动抽头,改变固定引出端T1、T2与滑动抽头T3之间电阻值,从而实现电路参数调节功能。
值得注意的是,进行贴片电位器调节时,往往要利用万用表、频率计、示波器等仪器对电路主要参数进行监测。
