TCON驱动器控制信号及波形

　　控制信号的种类：
　　
　　-源驱动器的控制信号
　　
　　STH:行数据的开始信号
　　
　　CPH:源驱动器的时钟信号（数据的同步信号）
　　
　　TPorLoad:数据从源驱动器到显示屏的输出信号
　　
　　MPOL:(数据即行反转信号）:为了防止液晶老化，而在液晶上的电压要求极性反转。
　　
　　-门驱动器的控制信号
　　
　　STV(StartVertICal):栅的启动信号
　　
　　CPV(CLOCkPulseVertical):栅的移动信号OE1(OutputEnable):栅的输出控制信号
　　
　　OE2(MultiLeveLGAte):多灰度等级用的信号

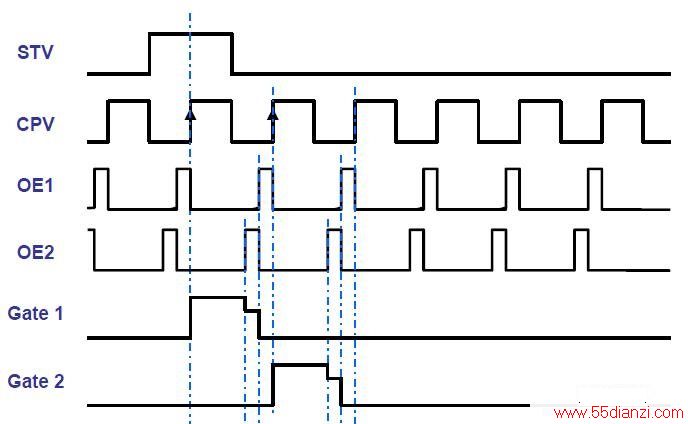

　　栅驱动器的控制信号波形：

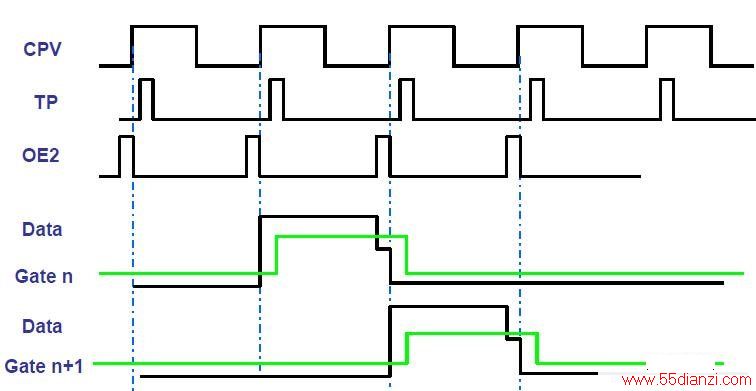

　　数据输出和门控制信号：
