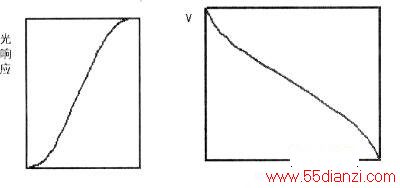

伽马校正电压对于我们修惯了CRT的师傅都会感到很陌生，是一个新的名词，为什么液晶电视中会有伽马校正电压呢，因为在液晶电视中，加到液晶屏上的图像数据信号电压还是线性变化的，但是液晶的电光特性是非线性，所以我们要调节对液晶所加的外加电压，使其满足液晶显示亮度的线性，即伽马( GAMMA)校正，液晶显示特性曲线如下左图所示，液晶伽马校正曲线如下右图所示。伽马校正是一个实现图像能够尽可能真实地反映原物体或原图像视觉信息的重要过程。未校正时液晶显示系统的输入输出曲线呈近S形。伽马校正的作用就是通过对逻辑板DA变换电路送出的图像信号进行接近S形的非线性变换，像素电压和伽马校正合成叠加，合成后的电压加到液晶屏显示单元，最终使液晶显示系统的输入输出曲线满足实际要求。使液晶屏再现还原出层次分明色彩丰富的图像。

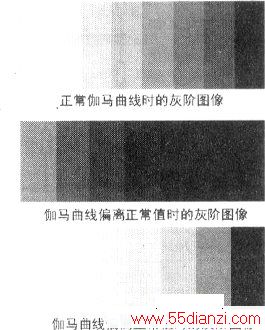

由下图最上那个灰阶可以看出，按液晶屏的不同选择合适的伽马校正曲线，就能还原出层次分明的图像。选择的曲线和正常曲线偏离，图像就会层次不分明，缺少层次，还原出的图像不清晰，如下图所示的中间和最下一个灰阶图像。
