小功率贴片电感器

　　小功率贴片电感器有三种结构：绕线贴片电感器、多层贴片电感器、高频贴片电感器。
　　
　　①绕线贴片电感器

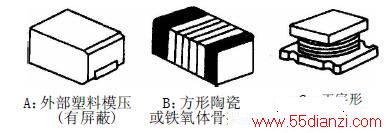

　　绕线贴片电感器是用漆包线绕在骨架上做成的，根据不同的骨架材料、不同的匝数而有不同的电感量及Q值。它有三种外形，如下图所示。

　　A型是内部有骨架绕线，外部有磁性材料屏蔽，经塑料模压封装的结构；B型是用长方形骨架绕线而成(骨架有陶瓷骨架或铁氧体骨架)，两端头供焊接用；C型为工字形陶瓷、铝或铁氧体骨架，焊接部分在骨架底部。
　　
　　A型结构有磁屏蔽，与其他电感之间相互影响小，可高密度安装；B型尺寸最小，C型尺寸最大。绕线贴片电感器的工作频率主要取决于骨架材料。例如，采用空心或铝骨架的电感器是高频电感器，采用铁氧体的骨架则为中、低频电感器。
　　
　　②多层贴片电感器
　　
　　多层贴片电感器是用磁性材料采用多层生产技术制成的无绕线电感器。它采用铁氧体膏浆及导电膏浆交替层叠并采用烧结工艺形成整体单片结构，有封闭的磁回路，所以有磁屏蔽作用。该类电感器的特点有：尺寸可做得极小，最小为1mm×0．5mm×0．6mm；具有高的可靠性；由于有良好的磁屏蔽，无电感器之间的交叉耦合，可实现高密度安装。
　　
　　③高频(微波)贴片电感器
　　
　　高频(微波)贴片电感器是在陶瓷基片上采用精密薄膜多层工艺技术制成，具有高精度(±2％～±5％)，且寄生电容极小。
