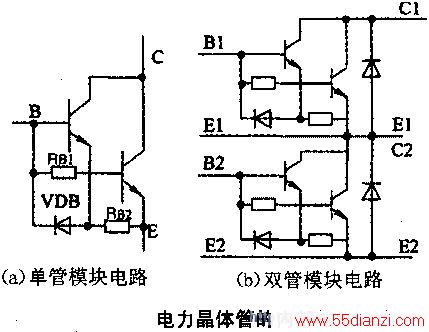

电力晶体管实际上是由两个或多个晶体管复合而成的复合晶体管（达林顿管）构成，如图所示。
也称为大功率晶体管（GTR）或双极晶体管（BJT）。复合后的集电极就作为GTR的c极；复合后的发射极就作为GTR的e极；复合后的基极就作为GTR的b极，如图（a）所示。
由于在变频器内，主要用于逆变桥，故常把两个GTR集成到一起，做成双管模块如图（b）所示。也有把六个GTR集成到一起，做成六管模块的。
又因为在变频器中，各逆变管旁边总要反并联一个二极管，所以，模块中的GTR旁边，都已经把反并联的二极管也放进去了。
