单颗白光LED的驱动

　　单颗白光LED是指仅有一颗白光LED，或每一个LED支路中仅有一颗白光LED，这类连接多用于便携式液晶显示设备中，如手机、数码相机、PDA(掌上电脑)等。
　　
　　在单颗白光LED的驱动中，首先考虑工作电压，既不能过低也不能过高。通常情况下，要让一颗白光LED工作，其供电电压不得低于3V，否则LED的亮度很低，甚至完全不亮。在便携式设备中，电源通常为锂离子电池，该电池在充满电后两端电压可达4.2V，随着电池继续放电，其两端电压值可能低于3.OV。若直接由锂离子电池供电，将存在以下问题：当电池充满电后，LED的实际工作电压已超出额定电压，虽能发光，但会大幅缩短LED寿命，同时各颗LED的发光强度与色彩也有较大差异；当电池电压低于3V后，LED发光强度大幅降低，同时白光色彩会出现明显失真。因此，在要求较高的便携式液晶显示设备中，不采用直接由锂离子电池给LED供电的方法，而是通过驱动电路向白光LED供电。下面以常用的MAX(美信公司)系列LED驱动芯片为例进行说明。
　　

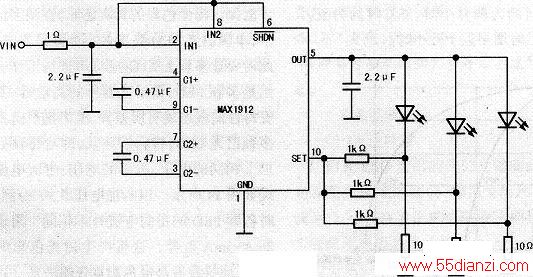

　　MAX1912是一款具有电流控制功能的LED驱动芯片，内部集成有高效的充电泵，将输入电压提升1.5倍或2倍，达到LED工作所需的电压。该芯片多用于低压（低于LED的正向导通电压）供电的设备中，其驱动3颗并联LED的电路如下图所示。

　　
　　MAX1912的⑤脚（OUT端）具有60mA的电流输出能力；其⑩脚(SET)外接10Ω的电流检测电阻，IC内部电路则将SET端电压维持在200mV，这样流过各路LED的电流=200mV/10Ω=20mA，从而确保流过各只LED的电流相等。
　　
　　若用MAX1912驱动额定电流为10mA的白光LED，则可在⑤脚外接6只并联的LED，且将每只LED的电流检测电阻阻值改为20Ω即可。
　　

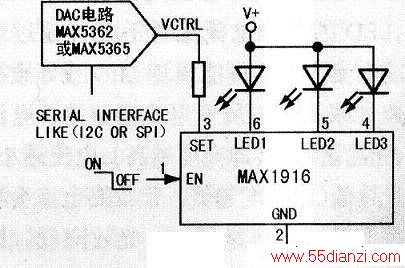

　　如果电器的供电已高于白光LED正向电压，这时驱动电路就不需要升压功能，仅对白光LED进行恒流控制即可。图15所示MAX1916就属于这一类，在数码相机中用得较多。由于数码相机内部设有+5v电源，且功率足够驱动几只白光LED，则其LED驱动电路非常简单，如下图所示。实际工作时，流过每只LED的电流基本相等，其误差小于0.3%。
