变压器套管(TUBE)

　　Tube种类繁多，用途广泛，我们常用的有Teflon(铁氟龙)、硅质套管、玻璃纤维硅胶套管、硅橡胶套管、硅胶玻璃纤维套管、腊套管、PE热缩套管、PVC套管、热缩套管。
　　
　　1、Teflon
　　
　　铁氟龙为塑料中耐温最高(280°C～300°C)最耐强酸、强碱、最抗粘、最滑溜耐磨的工程塑料材料，而广泛用于机械，汽车，电子，化工阀门等零件。铁氟龙为讯号、仪控纲路及耐热电线电缆的最佳绝缘材料，成功用于各类家电用品(微波炉、电烤箱、吹风机、电饭锅……)，通讯设备/计算机、各类化学、机械及电气/电子工业领域。
　　
　　其中TeflonInsulationSleeving由于耐高温、耐电压(300V)而广泛用于航天、汽车、医疗、电子变压器、通讯等科技工业。
　　

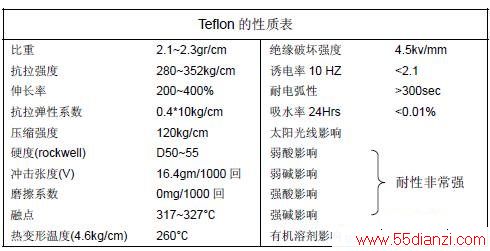

　　Tefloninsulationsleeving是变压器进出线绝缘的最佳材料，其主要性质如下表：

　　TeflonInsulationtubing：L、T、S、Type
　　
　　LType：WallthICkness：0.15mm~0.2mm　DieleCTRic　strength：3600V；
　　
　　TType：Wallthickness：0.3mm~0.35mm　Dielectric　strength：7200V；
　　
　　SType：Wallthickness：0.5mm~0.60mm　Dielectric　strength：12000V；

　　2、硅质玻璃纤维套管(SILiconGlassFiberSleevingCharacter)
　　
　　硅质玻璃纤维套管是以无碱性玻璃纤维纱编织成管，经特殊的一种树脂浸涂处理，再以适当的温度烘干而制成，它具有极佳的电气绝缘性，且耐燃耐温、耐电压、耐湿、在零下50°C低温时仍能保持柔软。在高温200~250°C亦不损电气特性，另外皮膜十分强韧，耐曲折。适用于H级马达、干式变压器、炭刷、冷冻机、冷气机、投射灯、卤素灯、吸顶灯、落地灯及发热体的导线、机械高温配线和保护所适用。
　　
　　硅质玻璃纤维套管在变压器中常用于CT绝缘，其耐油性、抗剪性、耐磨性极佳，耐酸碱、水、液态氧、有机溶剂；耐温180°C，耐电压1.5KV。

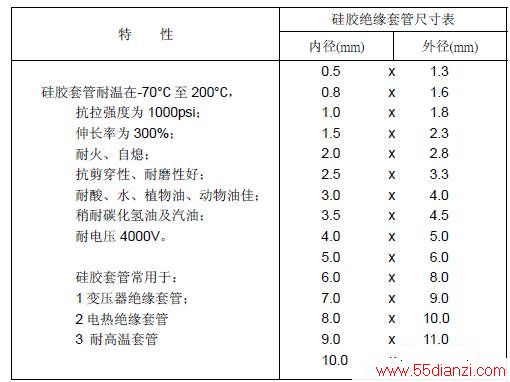

　　3、硅胶套管 (Silicon Rubber Tube)
