1．口诀交流电路要合断，远程控制怎么办？
使用交流接触器，按钮一按就办完。
主要部件三部分，铁心线圈和触点。
触点分为主和辅，三主四辅为一般。
四辅两开和两闭，控制电路和它连。
三主触点主电路，额定电流由它担。
线圈通入交流电，铁心就有磁力线。
磁力吸引铁心合，带动触点开或关。
一旦断电磁消失，弹簧作用开关断。
线圈电压有高低，配备电源不可乱。
2．说明
(1)结构

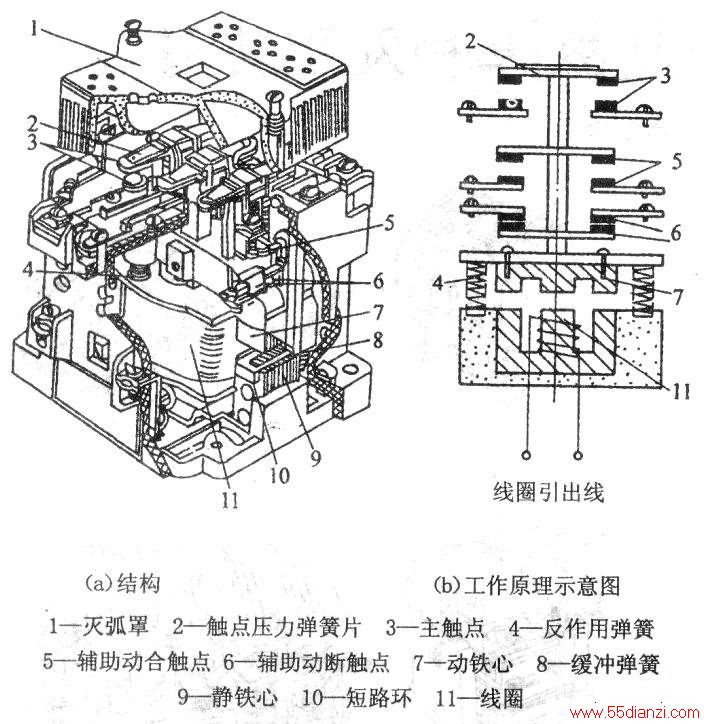

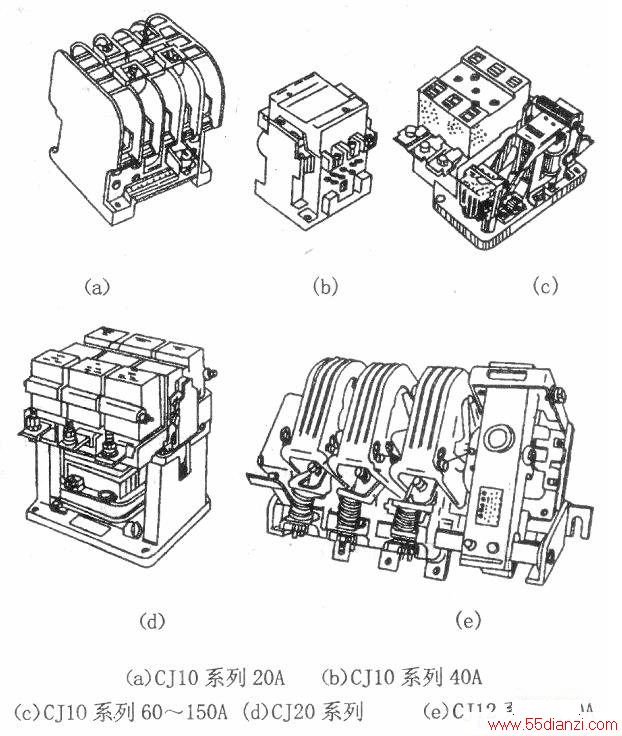

交流接触器被广泛地使用在三相低压电路中，作为开关元件，其常用低压系列的外形如上图所示。下图(a)给出的是一个CJ20典型规格的内部结构图。
如下图所示，交流接触器由三个主要部分组成：铁心（包括叫静铁心的静置部分和叫动铁心的用弹簧支撑的可动部分，动铁心有时也被叫做“衔铁”）、套在铁心上的线圈和触点。另外，还会有支撑和固定部件、连线端子、铁心复位弹簧等，额定电流在40A及以上的还要有一个重要的部件——灭弧罩。
20A及以下的接触器一般有4对常开和4对常闭触点，并且通／断电流的能力相同，即不分主辅。
20A以上的接触器则一般有3对常开的主触点和4对辅触点（含两对常开触点和两对常闭触点），两种触点通／断电流的能力不相同。
主触点与主电路连接，其可长期通过的最大电流被称为额定电流，也是确定接触器规格的电流数值，如40A、150A等。辅助触点用于控制电路（有时被称为“二次线路”），例如：作自保或互锁的接点、指示灯的开关等，其长期通电能力一般为5A或10A。
(2)工作原理
下图(b)是其工作原理示意图。当接触器的线圈（俗称“线包”）两端加上额定的交流电压后（我国在低压线路中，较常使用的低压接触器线圈额定电压有380V和220V两种，本部分口诀中有些地方出现的“三八”和“二二”就是这两种电压值的缩写形式。在使用时，一定要注意所用电源的电压要与接触器线圈电压一致，否则不是烧毁线圈，就是不能正常工作，本口诀最后一句“线圈电压有高低，配备电源不可乱”要表明的就是这一问题），铁心即产生磁性，在磁力的作用下，动铁心与静铁心相互吸引而克服弹簧的力量贴合在一起，同时带动动触点与静触点闭合或断开（含主触点和辅助触点），完成合闸动作。当断开电源时，线圈失电，磁力也就随之消失，动铁心在复位弹簧的作用下离开静铁心，回到初始位置，完成跳闸动作。
(3)系列规格

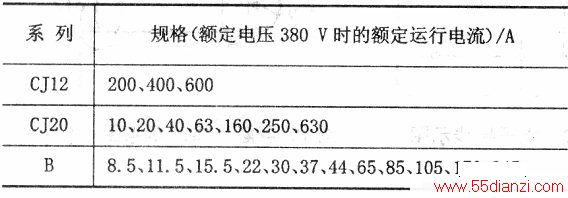

交流接触器的系列规格一般按其主触点的额定电流来划分，不同系列的划分方法基本相同，下面下表给出现行常用的4种产品的规格数据（用于额定电压为380V的线路中），以方便选用。
交流接触器的额定分断能力，一般为其额定运行电流的10倍。
