一、三极管的三种连接方式
三极管在电路中的连接方式有三种：①共基极接法；②共发射极接法，③共集电极接法。如图Z0115所示。
共什么极是指电路的输入端及输出端以这个极作为公共端。必须注意，无论那种接法，为了使三极管具有正常的电流放大作用，都必须外加大小和极性适当的电压。即必须给发射结加正向偏置电压，发射区才能起到向基区注入载流子的作用；必须给集电结加反向偏置电压（一般几～几十伏），在集电结才能形成较强的电场，才能把发射区注入基区，并扩散到集电结边缘的载流子拉入集电区，使集电区起到收集载流子的作用。
二、三极管内部载流子的运动规律 在发射结正偏、集电结反偏的条件下，三极管内部载流子的运动，可分为3个过程，下面以NPN型三极管为例来讨论（共射极接法）。
1．发射区向基区注入载流子的过程

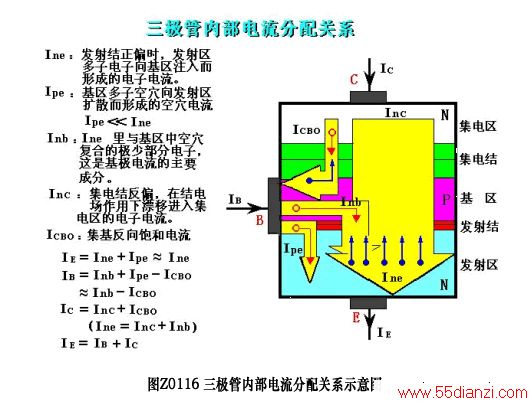

由于发射结外加正向电压，发射区的电子载流子源源不断地注入基区，基区的多数载流子空穴，也要注入发射区。如图Z0116所示，二者共同形成发射极电流IE。但是，由于基区掺杂浓度比发射区小2～3个数量级，注入发射区的空穴流与注入基区的电子流相比，可略去。
2. 载流子在基区中扩散与复合的过程
由发射区注入基区的电子载流子，其浓度从发射结边缘到集电结边缘是逐渐递减的，即形成了一定的浓度梯度，因而，电子便不断地向集电结方向扩散。由于基区宽度制作得很小，且掺杂浓度也很低，从而大大地减小了复合的机会，使注入基区的95％以上的电子载流子都能到达集电结。故基区中是以扩散电流为主的，且扩散与复合的比例决定了三极管的电流放大能力。
3．集电区收集载流子的过程
集电结外加较大的反向电压，使结内电场很强，基区中扩散到集电结边缘的电子，受强电场的作用，迅速漂移越过集电结而进入集电区，形成集电极电流
Inc。另一方面，集电结两边的少数载流子，也要经过集电结漂移，在c，b之间形成所谓反向饱和电流
ICBO，不过，
ICBO一般很小，因而集电极电流
INC
+ICBO
≈ INC
GS0105
同时基极电流
IB
= IPB
+IE
-ICBO
≈IPB
- ICBO GS0106
反向饱和电流
ICBO与发射区无关，对放大作用无贡献，但它是温度的函数，是管子工作不稳定的主要因素。制造时，总是尽量设法减小它。
三、三极管的电流分配关系与放大作用
1．电流分配关系
由图Z0116可知，三极管三个电极上的电流组成如下：
发射极电流
IE
IE
＝INE
＋IPE
≈INE GS0107
基极电流
IB
IB
= IPB
+ IPE
- ICBO
≈IPB
- ICBO
集电极电流
IC
IC
=INC
+ICBO
≈ INC
同时由图Z0116也可看出
INE
＝ INC
＋IPB GS0108
由以上诸式可得到
IE
＝IC＋ IB GS0109
它表明，发射极电流
IE按一定比例分配为集电极电流
Ic和基极电流
IB 两个部分，因而晶体三极管实质上是一个电流分配器件。对于不同的晶体管，尽管
IC与
IB的比例是不同的，但上式总是成立的，所以它是三极管各极电流之间的基本关系式。
由
图Z0116也可以看出，
INC 代表由发射区注入基区进而扩散到集电区的电子流，
IPB代表从发射区注入基区被复合后形成的电流。对于一个特定的三极管，这二者的比例关系是确定的，通常将这个比值称为共发射极直流电流放大系数。用
表示，
即
如果忽略
ICBO，则
该式说明
IB对
IC有控制作用。
变换一下式GS0110，可写成
令
则上式可写成:
此式表明，集电极电流由两部分组成：一部分是
，它表示
IC与
IB的比例关系，另一部分是
称为穿透电流其意义将在三极管参数中介绍。
综合共射极三极管的电流分配关系，可写为
三极管的电流分配关系还可以用由发射区传输到集电区的电子流
INC与发射极总发射的电子流
IE之间的比例关系来表示。将这二者的比值称为共基极直流电流放大系数，用
表示即:
由于
IC
= INC
＋IICBO，且
IC
＞＞ICBO，故:
该式说明
IE对
IC也有控制作用。
由上可得出共基极电流分配关系为
