HS-2200S系列软启动固体继电器结构与原理

HS-2200S系列软启动固体继电器结构与原理

点击数:7592 次   录入时间:03-04 11:45:41   整理:http://www.55dianzi.com   元器件基础知识

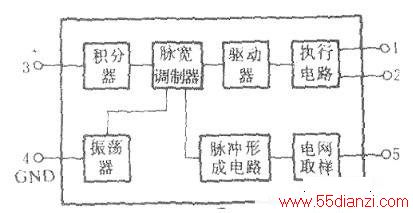

  软启动固体继电器的内部结构比普通固体继电器要复杂得多。它包括七个主要部分:

  信号积分器、振荡器、电网信号取样电路、脉冲形成电路、脉宽调制器、驱动器和执行开关部分。其示意图如下图所示。积分器对控制电压信号进行线性积分,它决定软启动的时间长短。振荡器输入一个矩齿波信号给脉宽调制器。电网取样电路从电网电压中取出50Hz的脉冲信号,同时完成电网与控制电路的隔离。电压比较器对从取样电路送来的不规则信号进行比较和整形,再输出给脉宽调制器。脉宽调制器综合多路信号,输出宽度随时间变化的方波脉冲信号给驱动器。驱动器根据不同宽度的方波信号驱动执行电路,同时实现输入与输出端的隔离。执行部分完成具体的开关工作,内部包含RC吸收回路。

示意图



  软启动固体继电器与负载的连接如下图所示。它与电网连通后,一般使用一个机械开关,但这时软启动固体继电器并不工作。一旦输入控制信号(一般为12V直流),软启动继电器才开始工作,它随时间从O角开始调制电网电压的导通角,逐渐到达180度,负载电压有效值相应地逐渐增大。

软启动固体继电器与负载的连接

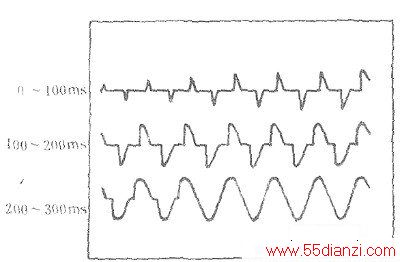

  当导通角到达1804时,软启动过程完成,这时负载得到的是完整的正弦电压。因为负载电压是从小到大逐渐加上,所以负载上无浪涌电流产生,同时稳定了电网的电流和电压。此过程波形见下图。

过程波形



www.55dianzi.com

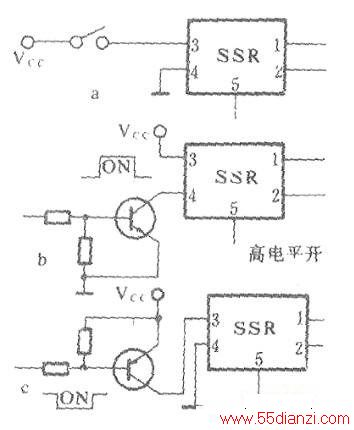

  1.输人控制

  它有三种主要控制方法,见下图。a是关开控制,人工接入12v直流电压。b、c为逻辑电路控制。

控制方法

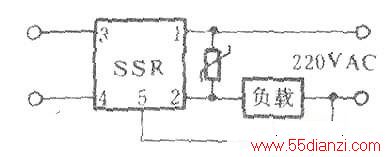

  2.-般输出电路接法

  这里与普通固体继电器有一些区别。普通继电器l端和2端都能接负载,余下一端接电源。而软启动继电器1端只能接电源,2端接负载,5端接电源另一端,不能接错。为了使继电器更安全可靠工作,一般还在l端和2端之间加入一个压敏电阻,这点与普通固体继电器相同。

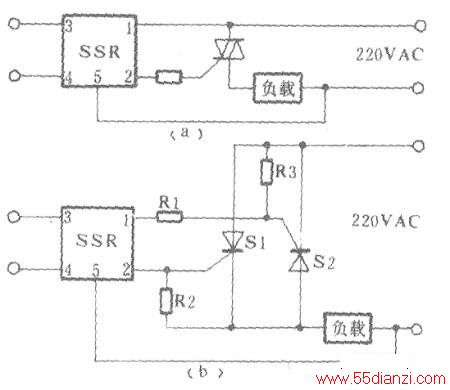

  3.电流扩大接法

  软启动固体继电器最大额定电流是40A。如果需要更大的使用电流,可以采用下图所示电路,这时前端起驱动作用的固体继电器可以小到5A。(a)是采用100A双向可控硅做扩大电流开关;(b)是采用两只单相可控硅傲扩大电流开关。

  例如实际负载使用电流为20A,用普通继电器应选用40A,但是选用软启动固体继电器,则25A软启动继电器已经足够了。

123687



  4.兰相电路接法

  从形式上看软启动三相三角形接法与普通继电器基本相同,但要注意输出端的顺序,l端接电源,2端接负载,不可接错。
